حدد الحدود. فإذا كان مخطط P&ID لترشيح المشروبات ينتهي عند صندوقين يحملان تسميتي “المرشح الأولي” و“المرشح النهائي”، فإنه يتجاهل القرارات التي تحدد ما إذا كان جهاز التعبئة سيتلقى المنتج المعالج، وما إذا كان بإمكان المشغل عزل الخرطوشة المعطلة، وما إذا كان محلول التنظيف قادرًا على الوصول إلى كل الأسطح الملامسة للمنتج.
ما الذي يُفترض أن يتحكم فيه هذا الرسم بالضبط؟
أعتبر مخطط P&ID سجلاً للمسارات المادية والقرارات التشغيلية. وينبغي أن يحدد مصدر التغذية، والمضخة، وعلب المرشحات، والصمامات، والأجهزة القياسية، والمصارف، وفتحات التهوية، ووصلات التنظيف، ونقاط أخذ العينات، وواجهة التعبئة. كما ينبغي أن يوضح الحالات المسموح بها: الإنتاج، والتنظيف، والتعقيم، واختبار السلامة، واستبدال المرشحات، والاستجابة للأعطال.
هذا المعيار صارم لأن مصطلح “المشروبات” يشمل عمليات متباينة. فالمياه المعبأة في زجاجات، والعصير الذي يحتوي على لب، والمشروبات الغازية، والنبيذ، والمشروبات منخفضة الحموضة المعبأة بطريقة معقمة، لا يمكن أن تتبع نفس تسلسل الترشيح أو نفس إجراءات التحكم في المخاطر. وقد يكون الرسم التخطيطي الذي يبدو منظمًا بالنسبة لهذه المنتجات الخمسة جميعها غامضًا للغاية بحيث يتعذر بناء أي منها بأمان.
يحمي المرشح الأولي العملية اللاحقة؛ بينما يقوم المرشح النهائي بمهمة الترشيح الأخيرة المحددة قبل التعبئة. يجب ذكر تلك الواجبات بشكل منفصل.
يمكن أن تعمل الشاشة أو السلة الموجودة في المرحلة الأولية على احتجاز الشظايا الكبيرة بما يكفي لإتلاف المضخة أو إرباك الوسائط الأكثر دقة. ويمكن للكيس أو الخرطوشة العميقة أن تقلل من الجسيمات والضبابية التي من شأنها تقصير عمر المرشح الأخير. وقد يكون العنصر النهائي عبارة عن خرطوشة تلميع، أو غشاء مختار للحد من الميكروبات، أو أي ترتيب معالجة آخر تم التحقق من فعاليته. ويعتمد تحديد هذا العنصر على المنتج، والملوثات المستهدفة، وبقية العملية.
سأرفض أي مواصفات تقتصر على عبارة “مرشح أولي 5 ميكرومتر، مرشح نهائي 0.2 ميكرومتر” دون تحديد طريقة التصنيف، والكائنات الحية أو الجسيمات المستهدفة، ومصفوفة المنتج، والاختبار المستخدم للتحقق من الأداء. فالتصنيف الاسمي للجسيمات والادعاء المثبت بالاحتفاظ بالميكروبات هما بيانان مختلفان. وكذلك الأمر بالنسبة لخرطوشة الغشاء والغلاف الذي يتم تركيبها فيه.
في حالة الاستخدام الشاق في المرحلة الأولية، فإن أ مصفاة سلة من الفولاذ المقاوم للصدأ لإزالة الشوائب من خطوط الأنابيب هي فئة منتجات تستحق الدراسة. يتم تقديم الوحدة المشار إليها لحماية الأنابيب الصناعية، مع إمكانية الاختيار بين شبكة خشنة أو ثقوب. وهذا لا التأكد من ملاءمته للتلامس المباشر مع المنتج في خط تعبئة صحي. يجب التأكد من قابلية التنظيف، ونوعية تشطيب السطح، ومواضع الإحكام، والتصريف، ومستوى الضغط المسموح به، والوثائق المطلوبة المتعلقة بالتلامس مع الأغذية قبل وضع أي جهاز من هذا النوع في مسار المنتج.
وينطبق الشرط نفسه على... غلاف مرشح كيس من الفولاذ المقاوم للصدأ ذو مدخل جانبي للترشيح الأولي. قد يكون دورها في الترشيح الأولي الصناعي مبرراً قبل مرحلة الترشيح الأكثر دقة، لكن إغلاقها، وهندسة مدخلها، ومانع تسرب الكيس، وطريقة تنظيفها تتطلب مراجعة خاصة بكل منتج على حدة. ولا يُعد الفولاذ المقاوم للصدأ بحد ذاته مواصفة تصميمية صحية.
ابدأ من آخر وعاء محدد جيدًا في اتجاه التيار وانتهي عند مدخل المملئ. ضع علامة على كل مكان يمكن أن يدخل منه المنتج أو الماء أو محلول التنظيف أو المطهر أو الغاز أو الهواء المحيط إلى تلك المنطقة. ثم تحقق مما إذا كان كل مسار موجودًا أثناء الإنتاج أو أثناء التنظيف أو في كلتا الحالتين.
بالنسبة لخط إنتاج بسيط وخالٍ من الغازات الكربونية، قد يكون تسلسل العمليات كما يلي: خزان التغذية، ومضخة النقل، ووحدة الحماية الأولية إذا لزم الأمر، والمرشح الأولي، والمرشح النهائي، والنقل المُحكَم إلى آلة التعبئة، ورؤوس التعبئة. هذه الجملة هي مجرد فرضية أولية. فهي لا تحدد موقع خطوة المعالجة الحرارية، أو جهاز إزالة الهواء، أو خزان المزج، أو الخزان العازل، أو مرحلة الكربنة، أو الحدود المعقمة.
أريد معرفة خمس حقائق تشغيلية عن حزمة الرسومات قبل أن يختار أي شخص هيكلًا:
لنفترض أن آلة تعبئة تعمل بمعدل 20,000 زجاجة في الساعة، وتحتوي كل زجاجة على 600 مل. فإن الطلب الاسمي على السائل هو 12,000 لتر/ساعة. هذه الحسابات مفيدة؛ لكنها لا تمثل نتيجة لتحديد حجم المرشح. فلا يزال من الضروري أخذ عوامل مثل عمليات التشغيل والإيقاف، وإعادة التدوير، واللزوجة، والتراكمات، وارتفاع الضغط المتاح للمضخة، والعمر التشغيلي للخرطوشة في الاعتبار. أما المورد الذي يقتصر في عرض أسعاره على تدفق المياه النظيفة في درجة حرارة الغرفة، فقد أجاب على سؤال أسهل.
يُخصص المخطط التخطيطي الموثوق لمرشحات خط التعبئة لكل مرحلة علامة معدات خاصة بها وفقدان ضغط قابل للقياس. ومن الأعراف العملية تحديد P1 مباشرة قبل المرشح الأولي، وP2 بين المرشح الأولي والمرشح النهائي، وP3 مباشرة بعد المرشح النهائي. ثم P1 − P2 يصف الفرق في الضغط في المرشح الأولي، بينما P2 − P3 يصف الفرق في ضغط المرشح النهائي.
هذا التمييز مهم. فإذا كان الرسم يوضح وجود مقياس ضغط واحد فقط قبل كلا الغلافين وآخر بعدهما، فإن ارتفاع الانخفاض الإجمالي في الضغط لا يمكن أن يحدد بشكل موثوق للمشغلين العنصر الذي يتحمل الحمل. وإذا كان هناك خرطوم أو صمام أو وصلة جهاز تقع بين P2 وأحد الغلافين، فإن حتى الحساب الذي يبدو بسيطاً يحتاج إلى مراجعة. فموقع الصنبور جزء من عملية القياس.
يجب أن تحدد مخططات P&ID ما يلي:
أريد أيضًا مصفوفة لحالة الصمامات بجانب الرسم. فمخطط P&ID يوضح لي ما يمكن أن تكون متصلة؛ حيث تُوضح المصفوفة للمشغل ما قد يجب أن يكون متصلاً في مراحل الإنتاج، والتنظيف في المكان (CIP)، والتعقيم، والاختبار، والصيانة. وإذا كان بإمكان صمام يدوي توجيه المنتج غير المُصفى لتجاوز العنصر النهائي وصولاً إلى آلة التعبئة، فيجب أن يتضمن الرسم آلية تحكم واضحة لا لبس فيها لتلك الحالة.

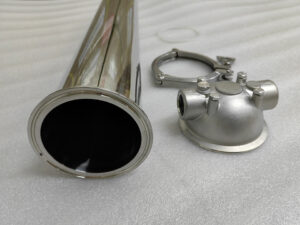

A غلاف مرشح من الفولاذ المقاوم للصدأ مزود بخرطوشة واحدة يمكن أن تكون مرجعًا مفيدًا عند مناقشة مرحلة الترشيح المدمجة. لكن اختيار الغلاف لا يكتمل إلا بعد أن يحدد المهندس واجهة الخرطوشة، ومواد الإحكام، وحدود الضغط والحرارة، وإمكانية التصريف، ونمط التوصيل، وإجراءات التنظيف. فعبارة “تتسع لخرطوشة واحدة” لا تعني “توفر حاجزًا نهائيًا مُثبت الفعالية”.”
يمكن أن تكون عملية الترشيح المسبق بمثابة تدبير وقائي غير مكلف ضد انسداد المرشح النهائي قبل الأوان. كما أنها قد تضيف وعاءً إضافيًا، وواجهتين إضافيتين للحشوات، ومخلفات المنتج، ووقتًا للتنظيف، وفرصًا للمشغل لتركيب عنصر غير مناسب. ولن أقوم بإضافة مرحلة جديدة لمجرد أن المخطط القياسي للمنصة يتضمن مساحة كافية لها.
انظر أولاً إلى المواد الصلبة وطريقة الفشل. إذا كانت المشكلة تتمثل في وجود حطام كبير من حين لآخر في الجزء العلوي من المضخة، فقد يكون من المناسب استخدام مصفاة خشنة. أما إذا كانت المشكلة تتمثل في وجود عكارة مستمرة أو حمولة غروانية عالية، فلن يكون للمصفاة تأثير يذكر على العمر التشغيلي النهائي للغشاء. وإذا كانت العملية تتضمن مركبات نكهة حساسة أو لبًا مقصودًا، فقد يؤدي الترشيح المسبق المفرط إلى تغيير المشروب نفسه.
A خرطوشة ترشيح شبكية سلكية متكلسة قابلة للتنظيف أو خرطوشة مطوية من الفولاذ المقاوم للصدأ قد يكون مناسبًا لمهمة معينة تتعلق بالمواد الصلبة في مرحلة ما قبل المعالجة، وذلك بعد إجراء مراجعة للتوافق والتنظيف. ولا ينبغي وصف أي منهما بأنه حاجز نهائي ضد الميكروبات لمجرد أنه مصنوع من المعدن أو أنه يتمتع بتصنيف ميكروني دقيق منشور. حدد المهمة، واختبر المنتج، وسجل النتيجة.
وهنا يكمن السؤال التجاري الصعب: هل يؤدي استخدام مرشح أولي آخر إلى خفض التكلفة الإجمالية لكل لتر قابل للبيع، بعد احتساب تكاليف تغيير الوسائط، والمنتج المحتجز، والمياه، والمواد الكيميائية، والعمالة، ووقت التعطل؟ فسعر الشراء المنخفض لكل عنصر لا يعطي فكرة واضحة عن هذا المجموع. أود أن أطلب من الموردين إجراء تجارب باستخدام المشروب الفعلي عند درجة حرارة وتدفق تمثيليين، مع تسجيل فقدان الضغط ومعدل الإنتاجية حتى نقطة الاستبدال المحددة.
يواجه المرشح الغشائي الأخير قبل التعبئة حقيقة مزعجة، وهي: أنه من الممكن أن تكون مواصفات الخرطوشة صحيحة، ومع ذلك يتم تركيبها بشكل خاطئ، أو تتعرض للتلف، أو يتم تجاوزها، أو تتلوث، أو تتعرض لظروف خارج نطاق الاستخدام المعتمد لها. ولذلك، يجب أن يدعم مخطط P&ID عملية التحقق، وليس مجرد تحديد موقع التركيب.
يجب أن يكون تصنيف الغشاء مرتبطًا بالمنتج وبالادعاء المتعلق بالإزالة المقصودة. ولتوضيح الأمر، يصف أحد كبار موردي أنظمة الترشيح ما يلي: 0.45 ميكرومتر و 0.2 ميكرومتر خيارات لتثبيت الجراثيم في المياه المعبأة وتطبيقات الاحتفاظ العالي، إلى جانب تصميمات قابلة لاختبار سلامتها؛ وتصف هذه الأرقام منتجات ومهام محددة، وليست قاعدة عامة تنطبق على جميع المشروبات. :chatgpt-content-reference{index=”0″}
عندما تكون سلامة الغشاء النهائي أمرًا بالغ الأهمية، يجب توضيح كيفية ترطيبه وعزله واختباره وتهويته وتصريفه وإعادته إلى الخدمة. وتُعد اختبارات التدفق الأمامي وانخفاض الضغط من الأساليب غير المدمرة المعتمدة، لكن ضغط الاختبار المسموح به وقيمة القبول تختلفان باختلاف الغشاء والتجميع المحددين. ويمكن أن تؤثر درجة الحرارة وحجم الاختبار في اتجاه التيار واختيار غاز الاختبار على النتيجة. :chatgpt-content-reference{index=”1″}
أود أن أجعل الرسم وإجراءات التشغيل تجيبان على سؤال واضح: ماذا يحدث للمنتج الذي تم تعبئته منذ آخر اختبار مقبول في حال فشل اختبار سلامة المنتج بعد الاستخدام؟ تتطلب الإجابة تحديدًا زمنيًا، وتحديد الدفعة المتأثرة، واتخاذ قرار بالحجز، وإجراء تحقيق، وإصدار إذن بالإفراج. أما منفذ الاختبار الذي يفتقر إلى عملية التصرف هذه، فهو بمثابة انتظار لإجراء ما.
يستحق الجانب اللاحق اهتمامًا خاصًا. بمجرد مرور المنتج عبر المرشح النهائي، يصبح كل صمام لاحق، ونقطة أخذ عينات، وفتحة تهوية، وحجم التخزين المؤقت، وخط النقل، وسطح التعبئة جزءًا من المسار المحمي. فوجود مسار طويل يصعب تصريف المياه منه بعد المرشح قد يبطل الغرض من وضعه بالقرب من وحدة التعبئة. وتشير كلمة “نهائي” إلى موضع في التسلسل؛ ولا تعني أن كل ما يليه يصبح خاليًا من المخاطر.
أنا أستخدم سجلات الإنفاذ بحذر. فهي تُظهر النتائج الموثقة في منشآت معينة، وليست دليلاً على أن نظام الترشيح المقترح كان سيصلح تلك المنشآت.
في 13 أغسطس 2024 — خطاب تحذير من إدارة الغذاء والدواء الأمريكية (FDA) إلى شركة «واياكيا بوتلينغ»، ذكرت الوكالة أن الخطوة النهائية في عملية معالجة مياه المنتج لم تكن تعمل بفعالية لتحقيق الغرض المقصود منها. وتصف الرسالة شكاوى المستهلكين بشأن وجود مواد غريبة مرئية في الزجاجات سعة 1 لتر، وتورد نتائج تحليلات أجرتها جهة خارجية على دفعة واحدة، بما في ذلك عدد الكائنات الحية غير ذاتية التغذية في اللوحات يزيد عن 5,700 وحدة تشكيل المستعمرة/مل و بكتيريا Pseudomonas aeruginosa بأكثر من 2,400 MPN/100 مل. تم حجب تفاصيل تقنية المعالجة والعديد من قيم التشغيل. ومن غير المسؤول وصف هذا الأمر بأنه فشل في مرشح الأغشية؛ فالدرس المستفاد من ذلك هو أن أي خطوة معالجة نهائية محددة تحتاج إلى حدود تشغيل قابلة للقياس وإجراءات استجابة عندما يخرج الأداء عن نطاقها. :chatgpt-content-reference{index=”2″}
A 26 ديسمبر 2024 — خطاب تحذير من إدارة الغذاء والدواء الأمريكية (FDA) تتعلق الرسالة الموجهة إلى شركة ”بالدوين ريتشاردسون فودز» بعملية إنتاج مشروبات غير حليبية معقمة ومنخفضة الحموضة، وهي عملية مختلفة لها متطلباتها القانونية الخاصة. وقد أشارت إدارة الغذاء والدواء الأمريكية (FDA) إلى وجود سجلات مفقودة أو غير كافية للعوامل الحاسمة، وغياب حدود برمجية لبعض المعلمات، وتوزيع المنتجات قبل مراجعة السجلات ذات الصلة. وتتناول الرسالة على وجه التحديد عدم اكتمال تسجيل أوقات التعقيم في عملية التعبئة المعقمة، ومشكلة الحد الأعلى المتعلقة بتدفق الهواء عبر مرشح HEPA. لا يمكن أن يحل مخطط P&ID للمرشح الأولي السائل والمرشح النهائي محل توثيق العملية المعقمة، لكن هذه الحالة تسلط الضوء على نقطة هندسية أوسع نطاقًا: لا تعني علامة المستشعر الموجودة على الرسم الكثير ما لم تتوافق حدودها وسلوك الإنذار والتسجيل وقرار الإفراج عن الدفعة. :chatgpt-content-reference{index=”3″}
هناك حد آخر مفيد لما يمكن أن تدعيه عملية الترشيح. في عينة أجرتها إدارة الغذاء والدواء الأمريكية (FDA) من 197 منتجًا من المياه المعبأة تم جمعها في الفترة 2023–2024, 10 احتوت على مركبات PFAS قابلة للكشف؛ وأفادت إدارة الغذاء والدواء الأمريكية (FDA) بأن أياً من المستويات المكتشفة لم تتجاوز المستويات القصوى المحددة للملوثات في مياه الشرب الصادرة عن وكالة حماية البيئة (EPA). وقد نُشرت تلك النتائج لاحقاً. لا ينبغي تسويق المرشحات الأولية التقليدية للجسيمات والأغشية الميكروبية على أنها حل شامل لمشكلة الملوثات الذائبة مثل مركبات PFAS. يجب أن يحدد تحليل المخاطر ما إذا كانت هناك حاجة إلى معالجة مختلفة. :chatgpt-content-reference{index=”4″}
يمكن أن تتراكم الإنذارات في خط الإنتاج دون أن يتم التحكم فيها. ولا تكون رسالة “ارتفاع ΔP” مفيدة إلا إذا كان المشغل على علم بالمرشح المعني، والحد الأقصى المطبق، وما إذا كان التعبئة مستمرة، وما يحدث للمنتج المتأثر. وينطبق الأمر نفسه على انخفاض الضغط في مرحلة ما بعد الإنتاج، أو حدوث تدفق غير متوقع أثناء اختبار سلامة النظام، أو فتح صمام التصريف، أو عدم اكتمال دورة التعقيم.
سأبني استعراض العلاقة بين السبب والنتيجة استنادًا إلى الحالات الفعلية:
هذه متطلبات تصميمية يجب تقييمها، وليست قيمًا مرجعية عامة. فقد يؤدي نسخ حد ضغط من خرطوشة أخرى، أو معدل تدفق آخر، أو مشروب آخر، إلى حدوث انقطاعات غير مرغوب فيها أو السماح للعنصر المختار بالعمل خارج نطاق تعليماته. يجب أن يشير الرسم إلى المواصفات المحددة لتلك القيم، وأن يحدد من يحق له تغييرها.
من السهل بشكل خاص تبرير استخدام ممر جانبي للطوارئ أثناء مرحلة التشغيل التجريبي. فإذا كان المرشح النهائي هو عنصر التحكم المحدد لمخاطر معينة، فإن صمام التجاوز الذي يمكنه توجيه المنتج غير المعالج إلى آلة التعبئة لا يُعد مجرد ميزة تيسيرية. بل إن ترتيبه المادي، وقفل أو نظام التحكم في الوصول إليه، ومؤشراته، وحظر تشغيله، كلها أمور تحتاج إلى مراجعة صريحة. ولا يمكن لتحذير برمجي أن يضمن سلامة مسار يدوي غير محدد بوضوح.
غالبًا ما يتحول مخطط P&ID المعقول إلى مخطط غير قابل للاستخدام عند مرحلة التنظيف. فقد يتدفق المنتج بسلاسة عبر الغلاف، في حين أن سائل التنظيف في المكان (CIP) قد يسلك مسارًا مختصرًا، أو يترك جيبًا هوائيًا في الجزء العلوي، أو يفشل في التصريف من الجزء السفلي. قد يتعين إزالة عنصر الترشيح قبل دورة تنظيف معينة، في حين أن الغلاف نفسه لا يزال يتطلب الكشف الكامل والتصريف. هذه الخيارات تدخل في نطاق تصميم خط الأنابيب.
أظهر وصلات الإمداد والعودة الخاصة بنظام التنظيف في المكان (CIP) عند نقاط التوصيل الفعلية. حدد الأماكن التي يمكن فيها فصل المنتج عن نظام التنظيف في المكان (CIP)، وأماكن خروج محلول التنظيف، وما إذا كان غلاف المرشح يُنظف مع بقاء العنصر مركبًا. حدد عملية التهوية وأي حدود للضغط خلال الدورة. إذا كان الغشاء النهائي يتطلب تسلسلًا منفصلاً للتعقيم أو اختبار السلامة، فقم بإظهار الوصلات والصمامات العازلة اللازمة. ثم تحقق من التسلسل مقارنةً بتعليمات الشركة المصنعة للعنصر والتحقق من صحة عملية التنظيف في الموقع.
أنا متشكك في عبارة “متوافق مع نظام التنظيف في المكان (CIP)” دون تحديد الدائرة. فهي لا توضح لي ما إذا كانت الأغطية، والموانع التسرب، ولب الخرطوشة، والمنافذ، والأنابيب اللاحقة تستوفي الشروط المطلوبة خلال المدة المطلوبة. كما أنها لا توضح لي كيف يتم منع ماء الشطف من الاختلاط بالمنتج المُفرز. قد تتم مراقبة الموصلية أو درجة الحرارة أو التدفق أو الوقت أو أي معلمة أخرى لدورة معينة؛ ويجب أن يحدد الإجراء المعتمد ما يُعتبر إتمامًا للعملية.
بالنسبة لغلاف يتلامس مع المنتج، أطلب إجراء فحص لقدرة التصريف وفحص الاتجاه الفعلي للتركيب. فقد تحتفظ الوعاء الجميل الذي يميل بسبب الأنابيب المركبة ميدانيًّا بالسائل بداخله. كما أن فتحة التهوية التي تُوضع في مكان لا يستطيع المشغل الوصول إليه بأمان قد تُستخدم كوصلة مرنة مرتجلة. لذا، فإن التوافق الميداني ليس مجرد مسألة ثانوية تتعلق بالتصميم في هذه الحالة.
| الموقع على الخط | الغرض المعتاد | الأدلة التي أود طلبها | تفاصيل مخططات P&ID التي غالبًا ما يتم تجاهلها |
|---|---|---|---|
| مصفاة خشنة، إذا لزم الأمر | التقاط الحطام الأكبر حجمًا وحماية المعدات الموجودة في اتجاه مجرى النهر | خصائص الحطام، واختيار شبكة التصفية، وسهولة التنظيف، ومعدل الضغط المسموح به | التصريف، العزل، الخلوص اللازم لإزالة السلة، الملاءمة الصحية |
| كيس الترشيح الأولي أو مرشح العمق | تقليل حمل المواد الصلبة على المرحلة النهائية | تجربة المنتج، والإنتاجية، واتجاه التغير في الضغط (ΔP)، والتوافق | فصل نقاط قياس الضغط في اتجاه التدفق وأعلاه؛ استبدال صمامات العزل |
| مرشح أولي دقيق، إذا كان ذلك مبررًا | إطالة العمر الافتراضي للغشاء النهائي في حالة تغذية محددة | تجربة توضح العائد لكل لتر قابل للبيع | علامة تمييز تمنع استبداله بالعنصر الأخير |
| الغشاء النهائي أو المعالجة النهائية المحددة | الوفاء بآخر التزام موثق بالترشيح أو المعالجة | التحقق من مطابقة المنتج للمعايير المحددة، وفحوصات السلامة أو الأداء ذات الصلة | منافذ الاختبار، الحدود النهائية، أجهزة الإنذار، الاستجابة للأعطال، التصرف في الدُفعات |
| واجهة الحشو | الحفاظ على الحالة التي تم تحقيقها في المراحل السابقة | أدلة تتعلق بالصحة العامة والتشغيل للمسار السفلي | كل صمام، وفتحة تهوية، ونقطة أخذ عينات، والحجم المتبقي بعد المرحلة النهائية |
ينبغي قراءة هذا الجدول في ضوء المنتج والعملية الفعليين. فعلى سبيل المثال، قد تكون الخرطوشة المعدنية مناسبة لمهمة إزالة المواد الصلبة التي تتطلب متانة وإمكانية التنظيف؛ أما غلاف خرطوشة متكلس من الفولاذ المقاوم للصدأ ذو حواف لا يصبح العنصر حاجزًا مناسبًا للمشروبات النهائية لمجرد احتلاله المربع الأخير في الرسم التخطيطي. اطلب أدلة الاحتفاظ الفعلية للعنصر، والمواصفات الكاملة للغلاف، وطريقة التنظيف المُطبقة.
أولاً، أقوم بتتبع مسار المنتج من الخزان الأولي وصولاً إلى فوهة التعبئة باستخدام قلم تحديد. وأضع علامة استفهام على أي تفرع غير مبرر. ثم أتتبع مسارات نظام التنظيف في المكان (CIP) ومياه الشطف والغاز المضغوط ومصارف التصريف في مراحل مختلفة. بعد ذلك، أراجع مصفوفة حالة الصمامات مقابل كل مسار. فقد يتصرف وصلة مشتركة واحدة بشكل مختلف تمامًا أثناء الإنتاج وعند التنظيف.
ثانياً، أقوم باختبار منطق الأجهزة في مواجهة أعطال واقعية. إذا تعرض المرشح الأولي للحمل الزائد، فهل يستطيع المشغل تحديد ذلك دون فتح الغطاء النهائي؟ إذا انخفض الضغط في اتجاه التدفق، فهل يستطيع النظام التمييز بين آلة التعبئة التي تعاني من نقص في الإمداد ومجموعة المرشحات التالفة؟ إذا تعطل جهاز إرسال الضغط، فهل يظهر هذا التعطل كخطأ أم كقراءة صفرية مطمئنة؟ وإذا عادت الطاقة بعد انقطاعها، فهل يستأنف الإنتاج فقط بعد إجراء الفحوصات المطلوبة؟
ثالثًا، أقوم بفحص سجلات التشغيل المقترحة. ما هي القيم التي يتم تتبع اتجاهاتها؟ وما هي الأحداث التي تحمل طابعًا زمنيًا؟ هل يمكن لموظفي الجودة تحديد ما تم إدخاله بين آخر حالة جيدة معروفة والحالة الجيدة التالية التي تم التحقق منها؟ إن النتائج التي توصلت إليها إدارة الغذاء والدواء (FDA) بشأن شركة “بالدوين ريتشاردسون” تذكرنا بأن تسجيل كلمة ”ناجح» دون تحديد الحدود العليا والسفلى الكاملة قد يخفي الحدث الذي كان المهندس ينوي اكتشافه. :chatgpt-content-reference{index=”5″}
وأخيرًا، أطلب من فريق الصيانة والمشغلين إجراء عملية تجريبية لتغيير العنصر الفعلي. أين تذهب بقايا المنتج؟ كيف يتم تخفيف الضغط؟ هل يمكن تركيب العنصر في الاتجاه المعاكس أو في الوضع الخاطئ؟ أي حشية يتم استبدالها؟ من الذي يتأكد من أن الغلاف مغلق ومعقم وجاهز؟ إذا كانت إجاباتهم تتطلب الارتجال، فهذا يعني أن حزمة مخططات P&ID والإجراءات غير مكتملة.
المرشح الأولي هو مرحلة ترشيح أولية يتم اختيارها في المقام الأول لإزالة كمية محددة من المواد الصلبة وحماية المعدات أو الوسائط الموجودة في المراحل اللاحقة، في حين أن المرشح النهائي هو آخر مرحلة ترشيح محددة قبل التعبئة ويتم اختياره وفقًا لهدف منفصل يتعلق بجودة المنتج أو مكافحة الميكروبات، مع إجراء التحقق المناسب لهذا الهدف. وتحتاج هاتان المرحلتان إلى علامات مميزة وقياسات ضغط ومعايير قبول منفصلة.
يتم تصميم مخطط P&ID لترشيح خط التعبئة من خلال تحديد المنتج، والمخاطر، وأنماط التشغيل، ومتطلبات آلة التعبئة؛ ووضع كل وعاء، ومرشح، وصمام، وجهاز قياس، وفتحة تهوية، ومخرج تصريف، ونقطة أخذ العينات، ووصلة التنظيف على مسارات التدفق الفعلية؛ وتحديد أجهزة الإنذار، والاختبارات، وحالات الصمامات المسموح بها، وإجراءات التخلص من المنتج المرتبطة بكل حالة حرجة. يجب مراجعته مع أقسام العمليات والجودة والصيانة والرقابة ومورد المرشحات قبل إطلاقه.
يُعد المرشح النهائي بحجم مسام يبلغ 0.2 ميكرومتر أحد الخيارات الغشائية المستخدمة في مهام محددة ومثبتة فعاليتها لاحتجاز الكائنات الدقيقة؛ لكن حجم مسامه وحده لا يثبت أنه ضروري أو فعال أو متوافق مع كل مشروب، لأن المنتج، والكائنات المستهدفة، وتسلسل المعالجة، وتصميم الخرطوشة، وظروف التشغيل، والإطار التنظيمي المعمول به هي العوامل التي تحدد وسيلة التحكم النهائية المناسبة. حدد المهمة أولاً؛ ثم اختر العنصر وتحقق منه بعد ذلك.
يجب أن تقيس أجهزة قياس الضغط التفاضلي فقدان الضغط عبر كل مرحلة من مراحل الترشيح عند نقاط قياس موضوعة بحيث تمثل تلك المرحلة، مما يسمح للمشغلين ووحدات التحكم بالتمييز بين انسداد المرشح الأولي وانسداد المرشح النهائي، ومقارنة كل قيمة مقاسة بالحدود المحددة للعنصر المختار في ظل ظروف التدفق والحرارة وحالة المنتج ذات الصلة. أما القراءة الواحدة عبر كلا الغلافين فتفقد هذا التمييز التشخيصي.
يُعد غلاف المرشح المصنوع من الفولاذ المقاوم للصدأ مكونًا مقاومًا للضغط يحوي عنصر الترشيح؛ ولا يمكن أن يشكل جزءًا من مجموعة الترشيح النهائية إلا عندما يستوفي الغلاف الكامل، والخرطوشة، وموانع التسرب، والوصلات، وطريقة التنظيف، والأداء عند التركيب، متطلبات المنتج المحددة وخطة التحقق. ولا توفر مادة الغلاف بحد ذاتها أي ضمان باحتجاز الميكروبات، كما أنها لا تثبت ملاءمته من الناحية الصحية.
أحضر معك إلى اجتماع مناقشة تصميم العلبة المخطط الحالي (P&ID)، ومواصفات المنتج، والتدفق الأقصى للمادة المملئة، وإجراءات التنظيف، وعناصر المرشح المقصودة، وأي سجلات متوفرة تتعلق بالضغط أو التلوث. اطلب مراجعة مسار المسار مع الإشارة إلى التعديلات المطلوبة وقائمة مكتوبة بالمواصفات التي لم يتم حسمها قبل تقديم الطلب. فهذه هي النقطة التي يمكن عندها أن يتحول عرض أسعار المرشح إلى قرار هندسي.
