عند معدل تدفق يبلغ 200 متر مكعب في الساعة، تبدو الحسابات بسيطة لدرجة تكاد تكون محرجة، إلا أن النتيجة قد تتراوح بين خمسة عناصر عالية التدفق وأكثر من مائة خرطوشة قياسية بمجرد إدخال عوامل مثل اللزوجة، والمواد الصلبة العالقة، ودرجة التصفية بالميكرون، والضغط التفاضلي، واحتياطي التلوث، والتكرار في الحساب.
إذن، أي رقم يجب إدراجه في أمر الشراء؟
إجابتي صريحة: ابدأ بأربع خراطيش تشغيلية بالإضافة إلى خرطوشة احتياطية واحدة عند استخدام عناصر تدفق عالي مقاس 60 بوصة تم التحقق من مطابقتها للمواصفات — ولكن اعتبر الخمس خراطيش كعدد تقديري للميزانية، وليس تصميمًا نهائيًا.
هذا التمييز مهم. فالاقتباس الذي يستند فقط إلى “200 متر مكعب في الساعة” لا يُعد عملاً هندسيًّا. إنه مجرد تقدير مبيعات يرتدي خوذة عمل.
في حالة سائل شبيه بالماء، وحمولة رواسب معتدلة، وعنصر ذي قطر كبير (40 أو 60 بوصة) تم اختياره بشكل صحيح، فإن النتيجة الأولية المقبولة لتحديد حجم مرشح الكارتريدج هي:
4 خراطيش عاملة + خرطوشة احتياطية واحدة = 5 خراطيش مُركبة
ويفترض ذلك أن كل خرطوشة خدمة لها تدفق مسموح به معدل يبلغ تقريبًا 54 متر مكعب في الساعة, ، أي ما يعادل 900 لتر/دقيقة. والحساب هو:
200 م³/ساعة ÷ 54 م³/ساعة لكل خرطوشة = 3.70 خرطوشة
التقريب لأعلى:
عدد الدورات N = 4 خراطيش
ثم أضف التكرار التشغيلي:
عدد الخراطيش المركبة = 4 + 1 احتياطية = 5 خراطيش
هذا هو العنوان الموجز. لكن الحقيقة المرة هي أن الخرطوشة التي تُسوَّق على أنها “عالية التدفق” لا تعني بالضرورة أنها قادرة تلقائيًّا على توفير معدل تدفق يبلغ 54 م³/ساعة للسائل الخاص بك.
يعتمد الرقم النهائي على منحنى الضغط التفاضلي مقابل التدفق الفعلي، وليس على الصفة المطبوعة على العلبة.
لا يكفي تدفق المضخة وحده لإجراء حساب صحيح لفلتر الخرطوشة. نحتاج، كحد أدنى، إلى:
يتبع دليل اختيار مرشحات البولي بروبيلين الصادر عن شركة «بال» في يناير 2024 نفس المنطق: حيث تُعامل كل من نوع السائل، والمواد الصلبة، واللزوجة، ودرجة الحموضة، ودرجة الحرارة، والضغط، ومعدل الإزالة، وتدفق السائل، كمعطيات لتحديد الحجم. كما ينص الدليل على أن قيم التدفق الموصى بها تهدف إلى تحسين عمر المرشح — وليس مجرد إثبات أن السائل يمكنه المرور فعليًا عبر العنصر. ([Pall][1])
أشك في أي اقتراح يقسم 200 متر مكعب في الساعة على الحد الأقصى المذكور في الكتالوج ويكتفي بذلك.
يُعد التدفق الأقصى حدًا هيدروليكيًا. أما التدفق الموصى به فهو وضع تشغيلي. أما التدفق المستدام في ظل وجود تلوث فهو رقم مختلف تمامًا.
الصيغة الأساسية هي:
N duty = الحد الأقصى(Q peak ÷ q المسموح به)
أين:
واجب N = عدد الخراطيش التي تعمل في وقت واحدذروة Q = ذروة تدفق النظام، وليس مجرد متوسط تدفق الإنتاجq المسموح به = التدفق المسموح به المُصحَّح لكل خرطوشةالسقف = قم دائمًا بالتقريب لأعلى إلى العنصر الصحيح التاليينبغي حساب التدفق المسموح به للخرطوشة على النحو التالي:
q المسموح به = q المرجعي × معامل اللزوجة × معامل المواد الصلبة × معامل الميكرون × معامل درجة الحرارة × معامل التلوث
عادةً ما يكون كل معامل تصحيح 1.00 أو أقل.
على سبيل المثال:
72 متر مكعب في الساعة0.7572 × 0.75 = 54 م³/ساعةثم:
N duty = الحد الأقصى(200 ÷ 54) = 4
بالنسبة للتكرار N+1:
N المركّب = N التشغيلي + 1 = 5
المعامل 0.75 ليس ثابتًا عالميًا. إنه افتراض هندسي يُستخدم في المراحل المبكرة من إعداد الميزانية. قد تبرر حلقة مياه التبريد النظيفة استخدام معامل أقرب إلى 0.85 أو 0.90. أما مجرى المياه السطحية الملوثة، أو مياه الآبار الغنية بالحديد، أو مرق التخمير، أو الطلاء المحتوي على الراتنج، أو الملاط المركز، فقد تدفع هذا المعامل نحو 0.50 — أو أقل.
يرجى النظر في أساس التصميم الأولي التالي:
| معلمة التصميم | القيمة المفترضة |
|---|---|
| التدفق الطبيعي | 200 متر مكعب في الساعة |
| ذروة التدفق | 200 متر مكعب في الساعة |
| سائل | مياه عملية شبيهة بالماء |
| درجة الحرارة | 25 درجة مئوية |
| اللزوجة | حوالي 1 cP |
| معدل الترشيح | 5–10 ميكرومتر |
| تحميل المواد الصلبة | معتدل |
| خرطوشة مرجعية | تنسيق عالي التدفق مقاس 60 بوصة |
| معدل التدفق الموصى به | 1,200 لتر/دقيقة |
| معامل التصحيح المركب | 0.75 |
| التكرار | N+1 |
قم أولاً بتحويل تدفق النظام:
200 م³/ساعة × 1,000 ÷ 60 = 3,333 لتر/دقيقة
تصحيح تدفق خرطوشة المرجع:
1,200 لتر/دقيقة × 0.75 = 900 لتر/دقيقة
احسب عدد الدورات:
3,333 ÷ 900 = 3.70
التقريب لأعلى:
4 خراطيش عمل
أضف وظيفة احتياطية واحدة:
5 خراطيش مُركَّبة
يقدم جدول مقاسات «بال» الصادر في يناير 2024 قيمًا مرجعية للتدفق الكبير تتراوح بين بضع مئات من اللترات في الدقيقة للعناصر الأقصر، وصولاً إلى التدفق الموصى به البالغ حوالي 1,200 لتر/دقيقة لأطول نموذج من إنتاجها المخصص للتدفق العالي. وتُعد هذه القيم معايير مرجعية مفيدة، لكنها لا تُعد ضمانات أداء قابلة للتطبيق على خراطيش الشركات المصنعة الأخرى.
هذا التحذير ليس مجرد صيغة قانونية شكلية. فقد تختلف المساحات الفعالة وانخفاضات الضغط النظيفة بشكل جذري بين المرشحات ذات الوسائط المطوية عالية التدفق، والمرشحات ذات الوسائط العميقة المصنوعة بتقنية النفخ بالذوبان، والمرشحات المصنوعة من البولي بروبيلين (PP) ذات الكثافة المتدرجة، والمرشحات الخالية من القلب، على الرغم من تشابه أبعادها الخارجية.
يُطبق الجدول التالي مع 0.75 معامل تصحيح أولي إلى التدفقات المرجعية الموثقة، ثم تضيف خرطوشة احتياطية واحدة. ويوضح ذلك لماذا يُعد شكل الخرطوشة أكثر أهمية من الطول الاسمي للغلاف.
| بنية الخرطوشة | التدفق المرجعي لكل عنصر | تدفق التصميم المصحح | السعة التشغيلية تبلغ 200 متر مكعب في الساعة | تم تثبيته باستخدام N+1 | تقييمي |
|---|---|---|---|---|---|
| 60 بوصة، تدفق عالي | 1,200 لتر/دقيقة | 900 لتر/دقيقة | 4 | 5 | نقطة البداية المفضلة |
| 40 بوصة، تدفق عالي | 800 لتر/دقيقة | 600 لتر/دقيقة | 6 | 7 | مفيد في الأماكن ذات الارتفاع المحدود |
| 30 بوصة، تدفق عالي | 400 لتر/دقيقة | 300 لتر/دقيقة | 12 | 13 | المزيد من الأختام، والعمالة، وتعقيد السفن |
| خرطوشة قياسية مقاس 30 بوصة | 40–90 لتر/دقيقة | 30–67.5 لتر/دقيقة | 50–112 | 51–113 | عادةً ما تكون الجدوى الاقتصادية منخفضة بالنسبة للمهمة الرئيسية |
تستمد الأرقام المرجعية من دليل الاختيار لعام 2024 وتوضح السعة وفقًا لنوع الشكل؛ ويجب التأكد من القيم التصميمية الفعلية بالرجوع إلى منحنى التدفق الخاص بالسائل في الخرطوشة المختارة.
انظر إلى الفارق.
إن الفرق بين خمسة عناصر و113 عنصرًا ليس مجرد اختلاف بسيط في التقريب. بل إنها محطة ترشيح مختلفة تمامًا، تختلف في أقطار الغلاف، وألواح الأنابيب، ومتطلبات الرفع، والمخزونات، ومخاطر التسرب، وساعات الصيانة.
A خرطوشة من البولي بروبيلين عالي التدفق بدون قلب بقطر 152 ملم للترشيح الأولي للسوائل هل يستحق هذا النوع من التصميم الهندسي الدراسة في نظام بسعة 200 متر مكعب في الساعة، لأن قطرًا أكبر يمكن أن يقلل من عدد العناصر والمساحة المادية التي يشغلها الهيكل؟.
لكن القطر وحده لا يثبت شيئًا.
قبل الموافقة على عدد «خمسة»، اطلب من الشركة المصنعة ما يلي:
للتعامل مع الرواسب الأكثر كثافة،, خراطيش ترسيب كبيرة الحجم مصنوعة من البولي بروبيلين (PP) المنفوخ بالذوبان، بمواصفات تتراوح بين 1 و50 ميكرومتر قد توفر ترشيحًا عميقًا مفيدًا قبل الأغشية أو معدات المعالجة الحساسة. تشمل المجموعة المذكورة أطوالًا تصل إلى 60 بوصة، وأقطارًا قياسية تتراوح بين 60 و65 ملم تقريبًا، وأقطارًا ضخمة تتراوح بين 110 و115 ملم تقريبًا، وهي مصنوعة من مادة البولي بروبيلين (PP)، وتبلغ درجة حرارة التشغيل القصوى 80 درجة مئوية.
ومع ذلك، لا ينبغي أبدًا الخلط بين الحد الأقصى للضغط التفاضلي للمنتج ونقطة الاستبدال العادية له.
قاعدتي الصارمة: التصميم بهدف توفير سعة تحميل التربة القابلة للاستخدام، وليس ضغط البقاء.
قد تظل الخرطوشة التي يمكنها من الناحية الهيكلية تحمل فرق ضغط يصل إلى حوالي 3 بار غير مجدية من الناحية التجارية قبل أن تصل إلى هذا الحد بوقت طويل. فالتكاليف المرتبطة بالضخ ترتفع، وتتعرض الأختام للضغط، وتزداد مخاطر حدوث تجاوز، ويصبح الإنتاج عرضة لارتفاع مفاجئ في الضغط.
عند 200 م³/ساعة:
Q = 200 ÷ 3,600 = 0.0556 م³/ثانية
تبلغ الطاقة الهيدروليكية المستهلكة بسبب الضغط التفاضلي للمرشح ما يلي:
P = Q × ΔP
لكل وحدة إضافية 1 بار, ، أو 100,000 باسكال، عبر نظام الترشيح:
الضغط الهيدروليكي P = 0.0556 × 100,000 = 5.56 كيلوواط
كفاءة المضخة 75%:
الطاقة الكهربائية P = 5.56 ÷ 0.75 = 7.41 كيلوواط
بمعدل 8,000 ساعة تشغيل سنويًّا:
7.41 × 8,000 = 59,280 كيلوواط/ساعة في السنة
بافتراض أن سعر الكهرباء يبلغ $0.10/كيلوواط ساعة, ، وتبلغ تكلفة ذلك «البار» الزائد عن الحاجة ما يقارب:
59,280 × $0.10 = $5,928 سنويًّا
هذا ينطبق على نظام واحد.
كما أنه لا يشمل رسوم الاستهلاك، وخسائر المحرك خارج نطاق الكفاءة المفترضة، وانقطاعات الإنتاج، وتكاليف العمالة، وتقصير عمر العناصر. فقد تكون الخرطوشة الرخيصة التي تعمل تحت ضغط تفاضلي مرتفع باستمرار هي الخيار الأكثر تكلفة.
أفضل شراء موضع خرطوشة إضافي على إجبار أربع خراطيش على العمل بالقرب من الحد الأقصى لقدرتها الهيدروليكية.

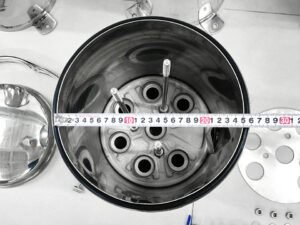

بمجرد تحديد عدد الخراطيش، يجب أن تراعي عملية تحديد حجم غلاف المرشح متعدد الخراطيش ما يلي:
عند 200 م³/ساعة، يبلغ التدفق الحجمي تقريبًا 0.0556 م³/ثانية.
يمكن لمساحة تدفق داخلية تبلغ DN150 تقريبًا أن تنتج سرعة تقارب 3 م/ثانية, ، اعتمادًا على المواصفات الفعلية للأنبوب. ويكون الوصلة من نوع DN200 أقرب إلى 1.8 م/ثانية. وعادةً ما يعني استخدام وصلة أكبر انخفاضًا في الخسائر المحلية وتوزيعًا أكثر سلاسة، على الرغم من أنه لا يزال يتعين أن يتوافق اختيار الفوهات مع معايير أنابيب المحطة والسرعة المسموح بها.
يؤدي التوزيع السيئ إلى إفساد التحديد الصحيح لحجم فلاتر الكارتريدج. فالعناصر الأقرب إلى مدخل السائل تتلقى كمية غير متناسبة من المواد الصلبة، فتتلوث أولاً، مما يجعل الكارتريدجات المتبقية تبدو وكأنها لا تتحمل الحمل الكافي. وعندئذٍ يلقي المشغلون باللوم على جودة الكارتريدجات، في حين أن العيب الفعلي يكمن في النظام الهيدروليكي للوعاء.
A غلاف من الفولاذ المقاوم للصدأ 304/316 مزود بخرطوشة واحدة، مخصص لعناصر مقاس 10 إلى 40 بوصة لا يُعتبر مرشحًا موثوقًا به ليكون المرشح الرئيسي بسعة 200 متر مكعب في الساعة. ومع ذلك، يمكن أن يعمل بشكل جيد في حلقة العينات، أو الخط التجريبي، أو التيار الجانبي للمواد الكيميائية، أو فرع حماية الأجهزة، أو نقطة التنقية النهائية.
هذا هو المكان المناسب لمنزل واحد.
لا تنص أكثر الأدلة فائدة لعام 2024 على أنه “يجب دائمًا تركيب خمس خراطيش”. بل تنص على أنه يجب تقييم أداء الترشيح باعتباره نظام تشغيل متكامل.
سلطت جلسة تبادل الخبرات بين الأقران التي نظمتها وزارة الطاقة الأمريكية في 21 أغسطس 2024 حول جودة المياه الصناعية وإعادة استخدامها الضوء على مشروع الترشيح الآلي لشركة نيسان، والذي أفيد أنه يحقق وفورات تبلغ 48.6 مليون غالون من المياه سنويًّا من خلال التخلص من ممارسات استخدام مياه الشطف لمرة واحدة. والدرس المستفاد هنا يتجاوز الرقم الذي يظهر في العنوان: فقد جاءت قيمة الترشيح من الأتمتة، واستراتيجية إعادة الاستخدام، وتكامل العمليات — وليس من شراء عناصر ترشيح منفصلة.
يُبرز دليل شركة «بال» لعام 2024 نقطة أقل بروزًا ولكنها لا تقل أهمية: فمعدلات التدفق الموصى بها للخرطوشات هي إرشادات تهدف إلى تحسين عمر الفلتر، في حين يجب التحقق من قيم انخفاض الضغط في ورقة بيانات المنتج ذات الصلة. وبالتالي، فإن معدل التدفق المذكور في الكتالوج هو متغير أولي، وليس القيمة النهائية لمعدل تدفق الخرطوشة.
ولا تزال الفجوة في معدلات التبني كبيرة. فقد أفادت وكالة حماية البيئة (EPA) أنه، اعتبارًا من عام 2024، كان عدد من 2% من مشاريع التنمية الريفية التابعة لوزارة الزراعة الأمريكية (USDA) تضمنت عنصرًا يتعلق بإعادة استخدام المياه، على الرغم من أن إعادة الاستخدام مؤهلة للحصول على القروض والمنح ذات الصلة. وأعتبر ذلك دليلاً على أن هذا القطاع لا يزال يقلل من الاستثمار في أنظمة المياه المتكاملة، في حين يبالغ في الإنفاق على الصيانة التصحيحية.
لا يمكن للمورد تحديد عدد الخراطيش الموثوق به استنادًا إلى “ماء، 200 متر مكعب/ساعة، 5 ميكرون”.”
يرجى إرسال أساس التصميم الصحيح:
| البيانات المطلوبة في طلب عرض الأسعار | لماذا يتغير المقاس؟ |
|---|---|
| التدفق الطبيعي وذروة التدفق | يحدد الحمل الهيدروليكي ونطاق التدرج |
| نطاق درجات الحرارة | التغييرات في اللزوجة، والموانع التسرب، وحدود الوسائط |
| اللزوجة | يؤثر بشكل مباشر على ضغط التفاضل النظيف |
| TSS بالمليغرام لكل لتر | يشير إلى معدل التحميل |
| توزيع أحجام الجسيمات | يوضح ما إذا كان الترشيح العميق أو السطحي هو الأنسب |
| التصنيف الاسمي أو المطلق | يمنع التكافؤ الخاطئ بالميكرون |
| الكفاءة المطلوبة | يحدد الأداء الفعلي لعملية الإزالة |
| الفرق في الضغط النظيف الأقصى (ΔP) | يحافظ على سعة التحميل الفعالة |
| الفرق في الضغط (ΔP) في الطرف | يضبط التحكم في عملية الاستبدال |
| ساعات العمل المطلوبة | يحول عملية التحميل إلى توقعات العمر التشغيلي |
| التركيب الكيميائي ودرجة الحموضة | يحدد التوافق بين PP وSUS304 وSUS316L والمواد المانعة للتسرب |
| فلسفة التكرار | يحدد وضع التشغيل أو وضع الاستعداد أو وضع التشغيل المزدوج |
لا بيانات، لا ثقة.
وسأرفض أي وعد قاطع بعمر الخرطوشة لا يستند إلى اختبارات سائلة تمثيلية أو بيانات مقنعة بشأن حمل الملوثات. فقد تدوم الخرطوشة ستة أسابيع في مياه مصفّاة ومستقرة، وست ساعات بعد عملية تنظيف الخزان.
يُعد تحديد حجم مرشحات الكارتريدج لنظام بسعة 200 م³/ساعة عملية هندسية تتمثل في قسمة ذروة التدفق التصميمي على التدفق المسموح به والمُثبت لكل كارتريدج، مع أخذ عوامل اللزوجة والمواد الصلبة العالقة، تصنيف الميكرون، وانخفاض الضغط، وهامش التلوث، ودرجة حرارة التشغيل، والتكرار، ثم التقريب لأعلى إلى تكوين عملي لغلاف متعدد الخراطيش.
للحصول على سعة تدفق عالية معدلة تبلغ 54 م³/ساعة لكل خرطوشة، يحتاج النظام إلى أربع خراطيش عاملة. وبإضافة خرطوشة احتياطية واحدة، يصبح العدد الإجمالي للخرطوشات في العلبة خمس خراطيش.
عادةً ما يحتاج نظام الترشيح بسعة 200 متر مكعب في الساعة إلى حوالي أربع خراطيش تشغيل بالإضافة إلى خرطوشة احتياطية واحدة، حيث إن عناصر التدفق العالي المثبتة مقاس 60 بوصة يمكنها معالجة ما يقارب 900 لتر في الدقيقة لكل منها بأمان بعد التصحيح؛ أما الخراطيش القياسية فقد تتطلب العشرات منها، لذا يجب أن يستند العدد النهائي إلى منحنيات الضغط التفاضلي والتدفق الخاصة بالمنتج.
في حالة استخدام المياه المتسخة أو التشغيل المقتصد، قد يرتفع العدد إلى ستة عناصر عاملة بالإضافة إلى عنصر احتياطي واحد. ولذلك، فإن العدد «خمسة» يمثل نقطة انطلاق قوية من الناحية المالية، وليس ضمانًا غير مشروط.
يُعد أفضل حجم للخرطوشة لتدفق يبلغ 200 متر مكعب في الساعة عمومًا هو النوع ذو القطر الكبير وارتفاع 40 أو 60 بوصة والمصمم للتدفق العالي، لأنه يقلل من عدد العناصر وقطر الوعاء والجهد اللازم للاستبدال ونقاط الإحكام، شريطة أن تتوافق الوسائط، وتصنيف الميكرون، والتركيب الكيميائي، ودرجة الحرارة، وفارق الضغط النظيف تتوافق مع خصائص السائل والتلوث الفعلية.
عادةً ما يوفر التصميم مقاس 60 بوصة أقل عدد من العناصر. وقد يكون التصميم مقاس 40 بوصة خيارًا أفضل في الحالات التي تؤثر فيها ارتفاع السقف، أو المسافة المتاحة للرفع، أو قيود المناولة التي يواجهها المشغل على تصميم الوعاء.
يُحسب عدد الخراطيش عن طريق تحويل تدفق النظام إلى نفس الوحدات المستخدمة في تصنيف الخرطوشة، وقسمة التدفق الأقصى على التدفق المسموح به المُعدَّل لكل عنصر، وتقريب الناتج إلى الأعلى، ثم إضافة هامش التصميم أو وضع احتياطي N+1 حتى يتمكن الغلاف من تلبية متطلبات التدفق أثناء التلوث أو الصيانة أو الحمل غير الطبيعي للمواد الصلبة.
عند تدفق النظام البالغ 3,333 لترًا في الدقيقة وتدفق الخرطوشة المُعدَّل البالغ 900 لتر في الدقيقة، تكون النتيجة 3.70. قم بتقريب العدد إلى أربع خراطيش عاملة، ثم أضف التكرار المطلوب.
لا يُعد غلاف الخرطوشة المفردة مناسبًا ليكون المرشح الرئيسي لمعدل تدفق يبلغ 200 متر مكعب في الساعة، لأن عنصرًا تقليديًا واحدًا يتراوح طوله بين 10 و40 بوصة لا يمكنه تحمل هذا الحمل الهيدروليكي مع انخفاض ضغط مقبول؛ ومع ذلك، فإنه لا يزال بإمكانه أن يُستخدم كحلقة تجريبية، أو خط أخذ العينات، أو تيار جانبي للمواد الكيميائية، أو نقطة تنقية في مرحلة لاحقة.
تتطلب المهمة الرئيسية استخدام وعاء متعدد الخراطيش موزعة بشكل سليم، أو غلافًا عالي التدفق، أو عدة أغلفة متوازية. وقد يكون الترتيب المزدوج مناسبًا أيضًا عندما يكون التشغيل دون انقطاع أمرًا ضروريًا.
لا ترسل معدل التدفق فقط.
يرجى تحديد تركيبة السائل، ودرجة الحرارة، واللزوجة، ومجموع المواد الصلبة المعلقة (TSS)، وتوزيع الجسيمات، وكفاءة الترشيح بالميكرون، وجدول التشغيل، والضغط التفاضلي المسموح به، والطول المفضل للخرطوشة، ومواد الغلاف، ومتطلبات التكرار.
لإعداد ميزانية أولية، ابدأ بـ خمس خراطيش عالية التدفق مقاس 60 بوصة: أربع منها قيد التشغيل وواحدة احتياطية. فيما يتعلق بالمشتريات، يجب طلب منحنى التدفق، وحساب السعة المعدلة، والتحقق من سرعة الفوهة، والحصول على تأكيد كتابي بالضغط التفاضلي النظيف المتوقع.
وأي شيء أقل من ذلك ما هو إلا تخمين.
