العديد من الممرات الجانبية تحترق.
هذا هو السبب في أنه يتم تفويتها؛ ليس لأن السائقين سخيفون، ولكن لأن تجاوز خرطوشة الفلتر لا يحدث عادةً هنا مع التهويل أو الرغوة أو أنظمة الإنذار أو ارتفاع الضغط البطولي - بل يظهر على أنه ضغط تفاضلي “مقبول”، ومثال على المصب المتسخ إلى حد ما، ومجموعة الصيانة التي تعد بأن الخراطيش تم تركيبها بشكل صحيح.
وهذا هو الفخ، أليس كذلك؟
لقد رأيت في الواقع محطات تستبدل الخراطيش الجيدة التي لا تشوبها شائبة بينما تترك الخراطيش السيئة الأصلية دون مساس: خرطوشة EPDM مضغوطة، أو محول 222 مشوه، أو مقعد تالف بحافة السكين، أو خرطوشة واحدة في مبيت مرشح متعدد الخراطيش تستقر أعلى من الخراطيش الأخرى بمقدار 3 مم. يحافظ النظام على الحركة. يبدو المقياس هادئًا. ينزلق المنتج بهدوء حول الوسائط.
تجاوز خرطوشة الفلتر هو مسار الدوران غير المرشح أو المرشح جزئيًا الذي يتشكل عندما يتحرك السائل في وسائط الخرطوشة بدلاً من أن يتحرك معها، وذلك بشكل عام عن طريق حلقات O المتوقفة عن العمل أو الأغطية الطرفية المفكوكة أو المقاعد الضعيفة أو العلب التالفة أو المحولات المكسورة أو الضغط غير المنتظم في إعدادات مبيت المرشح متعددة الدوائر.
نتظاهر بأن فشل التصفية هو مشكلة خرطوشة.
عادةً ما تكون مشكلة في السكن.
في لغة رسائل التحذير الصادرة عن إدارة الغذاء والدواء الأمريكية لعام 2024 حول التصنيع المعقم، ظهر نفس النمط مرارًا وتكرارًا: ضعف ضوابط العملية، وضعف تقنية التحقيق، وفقدان الإجراءات المؤلفة، والافتراضات السلبية المتعلقة بتجنب التلوث. ذكرت رويترز بالإضافة إلى ذلك في أكتوبر 2024 أن مصنعًا أمريكيًا مهمًا للأدوية المعقمة قد كرر بالفعل عمليات البحث عن تقييم إدارة الغذاء والدواء الأمريكية لربطها بنقاط ضعف التحكم في التلوث. لا، لم يكن هذا مقالًا قصيرًا عن فلتر المياه المسبق. لكن العبرة تنتقل جيدًا: عندما يعتمد الإجراء على عقبة، فإن الوثائق ليست هي العائق - العائق هو العائق.
إما أن تغلق الخرطوشة أو لا تغلق.
العقارات ذات الجولة الواحدة واضحة ومباشرة. صادقة بشكل مزعج.
عندما تفشل خرطوشة واحدة في عقار منفرد، فإن النظام بأكمله يخبرنا عن نفسه بشكل عام: ينخفض الضغط، وتنخفض الجودة، وتتغير إجراءات الدوران، أو تتحول نتيجة الفحص النهائي إلى نتائج قبيحة. ولكن في العقارات متعددة الجوانب، يمكن أن تختبئ خرطوشة واحدة رديئة وراء إحدى عشرة خرطوشة ممتازة، أو تسع وثلاثين خرطوشة رائعة، اعتمادًا على الوعاء.
هذا هو السبب في أن تجاوز مبيت المرشح متعدد الجولات أمر مزعج للغاية. ينتج العقار نفايات سائلة مختلطة. يمكن أن يتسرب مقعد خرطوشة واحد بينما تعمل بقية المؤسسة المالية بشكل طبيعي بما يكفي لجعل النتيجة النموذجية تبدو مقبولة.
بالنسبة للأنظمة ذات التدفق المنخفض، فإن إعداد طبق شفاف مثل خرطوشة فلتر PP صغيرة الحجم ذات عقار شفاف يجعل الفحص الجمالي أقل تعقيدًا، ولكن نادرًا ما يحصل المشغلون الصناعيون على هذه الرفاهية بمجرد انتقالهم مباشرةً إلى أوعية متعددة الخراطيش من الفولاذ المقاوم للصدأ.
سأذكر عنصر عدم التفضيل.
يتم تركيب قدر كبير من الممرات الجانبية يدوياً.
ليس بخبث. ليس بلا مبالاة في كل مرة. ومع ذلك، أثناء عملية التغيير، عندما يكون المشغلون رطبين ومتعجلين ومتعبين ويعملون تحت ضغط الإنتاج، تصبح الأخطاء الصغيرة طرقًا هيدروليكية أسرع.
تتكون المسارات الالتفافية المعتادة من:
| تجاوز المصدر | ما يبدو عليه في الميدان | ما الذي يسبب ذلك عادةً | تلميح الكشف |
|---|---|---|---|
| قطع الحلقة الدائرية | مقعد خرطوشة واحد يتسرب بينما يسرب الآخر | إعداد جاف، مادة تشحيم غير صحيحة، جانب محول حاد | خرطوشة نظيفة ولكن غير نظيفة في المصب مثال |
| حشية مهروسة | يبدو الختم عريضاً ولامعاً ومتعباً | الضغط الزائد أو التورم الكيميائي | تكرار التجاوز بعد استبدال الخرطوشة |
| نمط الغطاء الطرفي غير صحيح | تظهر الخرطوشة مثبتة ولكن لا يتم قفلها | عدم التطابق بين وزارة الطاقة/مكتب خدمات المشاريع، 222 مقابل 226 ارتباك | إجهاد تفاضلي منخفض غير متوقع |
| رسالة مركز الانحناءة | تميل الخرطوشة قليلاً تحت الضغط | الإزالة الخشنة أو الضرر العقاري | الارتفاع غير المتساوي للخرطوشة |
| محول مكسور | يجتاز الختم الفحص الساكن ولكن يفشل تحت الدوران | العمر، والتوتر والقلق، والاعتداء الكيميائي | ابتكار البتات المتقطعة |
| مقعد الصفيحة الأنبوبية السالبة | تكشف العديد من الخراطيش عن مقاعد غير متناسقة | التآكل، والتأثير، والتشغيل الآلي غير الملائم | نفس الموقف نفسه يقصر باستمرار |
الاستفسار ليس “هل قمنا بتركيب مرشحات جديدة؟”
القلق هو “هل كان للسائل أي مسار آخر”؟”
يخدم الضغط التفاضلي. إنه ليس اعترافاً.
يمكن أن يكشف مبيت مرشح الضغط التفاضلي عن الضغط المنتظم أثناء نشاط التجاوز، خاصةً إذا كان هناك خرطوشة أو خرطوشتين تتسرب في مجموعة كبيرة متعددة الجولات. في الواقع، يجب أن يجعلك انخفاض الضغط المنخفض المريب بعد التغيير أكثر قلقًا وليس أقل.
إذا كان النظام يعمل تاريخيًا عند 0.6 بار ΔP نظيف وفجأة بدأ عند 0.2 بار بنفس الدوران والسماكة ومستوى درجة الحرارة وجودة الخرطوشة، فلا تحتفل. اسأل أين ذهبت المقاومة.
بالنسبة للترشيح المسبق للحطام، عادةً ما يقارن المشغلون الكفاءة بين الخراطيش الشائعة مثل خراطيش تصفية الرواسب 5 و10 ميكرون PP خراطيش تصفية الرواسب والخراطيش الأكبر حجمًا. هذه المقارنة تعمل فقط إذا كانت الأختام تؤدي وظيفتها. وإلا فأنت لا تقارن بين الوسائط. أنت تقارن التسرب.
فيما يلي فحص المنطقة التي أثق أنها أكبر من مقياس الضغط.
تذوق من المنبع. تذوق العينة عند المصب. بعد ذلك كرر بعد تغيير الخرطوشة بنفس سعر الدوران.
بالنسبة لإمدادات المياه، يمكن أن يكشف التعكّر، أو الـ SDI، أو المادة المجزأة، أو فحص المواد الصلبة العالقة عن التجاوز بسرعة. بالنسبة لسوائل المعالجة، استخدم الملوثات المهمة: عقوبات الكربون، أو أوساخ السائق، أو الصدأ، أو خرز الراتنج، أو الأطنان البيولوجية، أو الأجسام الملونة، أو أيًا كان ما تهدف الخرطوشة إلى الحفاظ عليه.
لكن لا تأخذ مثالًا واحدًا جميلًا واحدًا جميلًا وتمضي قدمًا.
خذ مثالاً لبدء التشغيل، ومثالاً لمدة 10 دقائق، ومثالاً لمدة 30 دقيقة. يمكن أن يظهر التجاوز الناجم عن حلقة O ضعيفة بعد النمو الحراري أو الاهتزاز أو استقرار الدورة الدموية. قد تكذب الحاوية الأولى.
يجب أن يتضمن روتين الكشف عن تجاوز الخرطوشة فحصًا جسديًا لكل مقعد، وليس مجرد إلقاء نظرة خاطفة على الوعاء مباشرة.
أرغب في فحص السائقين الفحص:
الأخيرة هي الأكثر أهمية.
عندما ينتج عن نفس موضع السكن نفسه تطورًا مكررًا، توقف عن إلقاء اللوم على موزع الخرطوشة. الوعاء يدردش.

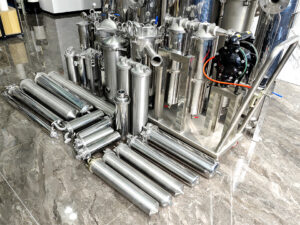

متطابقة بشكل صحيح مبيت فلتر خرطوشة من الفولاذ المقاوم للصدأ 304 أو 316 يقلل من العديد من هذا الخطر نظرًا لأن المبيت والخيط والختم وواجهة الخرطوشة مصممة كنظام. إن مزج خراطيش المساومة مع هندسة المقاعد غير المحددة هي الطريقة التي توفر بها المصانع $3 وتلقي دفعة.
لا يتطلب كل إجراء فحصاً كاملاً بصعوبة في مختبر الأبحاث.
ومع ذلك، إذا كان السائل المفلتر يغذي أغشية التناضح العكسي، أو حمامات الطلاء، أو حلقات الشطف المعقمة، أو المواد الكيميائية عالية القيمة، أو تنقية المشروبات، أو المياه ذات الدرجة الإلكترونية، فقد لا يكون فحص التعقيم الأساسي في المصب كافياً. أنت بحاجة إلى عقبة محكومة.
يستخدم فحص التحدي المفيد التحميل المعروف من المنبع ويؤكد الاحتفاظ بالمصب. في المعالجة السهلة للمياه السهلة، قد يعني ذلك عد الجسيمات. في الأنظمة الأكثر إحكامًا، قد يشير ذلك إلى التفكير في صعوبة الميكروبات، أو اختراق الصبغة، أو اختبار نقطة الفقاعة، أو اختبار الانتشار، أو اختبار الاحتفاظ بالضغط اعتمادًا على نوع الخرطوشة.
لا تطبق طرق الأمانة الغشائية على خراطيش العمق دون تفكير.
لا يتصرف كل من البولي بروبيلين المنفوخ المذاب، والأغشية المطوية، والخراطيش عالية التدفق الخالية من القلب والمرشحات الملبدة بنفس الطريقة. A خرطوشة نفخ الذوبان من البولي بروبيلين عالي التدفق بقطر كبير لها إجراءات تأمين وتدفق مختلفة عن خرطوشة رواسب DOE صغيرة بحجم 10 بوصة. نفس الكلمة بالضبط: فلتر. حيوان أليف مختلف.
هذه هي الخدعة القذرة المفضلة لديّ.
عندما تقوم بسحب الخراطيش من مبيت متعدد الأدوار، قم بمقارنتها. لا تقم ببساطة برميها مباشرة في الأسطوانة.
إذا كانت إحدى عشرة خرطوشة تبدو معبأة وواحدة تبدو مرتبة بشكل غير عادي، فربما لم تكن تلك الخرطوشة النظيفة تعمل بالفعل. قد تكون قد تم تجاوزها أو فُصلت أو تم إعاقتها في الطرف غير الصحيح أو كانت موضوعة في جيب دوران ميت.
يحاول المشغلون عادةً العثور على أقذر خرطوشة.
أبحث عن البريء.
لتعبئة المواد الصلبة العالية، الخراطيش الكبيرة مثل خراطيش تصفية المياه ذات الحطام PP الكبيرة في تصنيفات 1- 50 ميكرون تحتاج إلى إظهار نمط تعبئة يمكن تصديقه. إذا كانت جودة المصب سيئة وظهرت خرطوشة واحدة تبدو غير ممسوسة، فهذا ليس حظاً. هذا دليل.
قم بتوثيق المواقف التي لا تفي بالغرض.
أعني ذلك ضمناً رقم لوحة التلفاز ضع علامة على لوحة التثبيت. قم بتصوير تصميم الخرطوشة بعد كل تغيير لمدة 3 أشهر. تتبع الإجهاد التفاضلي، ومعدل الدوران، ودرجة الحرارة، ودفعة الخرطوشة، ومنتج الحلقة الدائرية، والنتيجة النهائية.
معظم النباتات ليس لديها مشكلة في التنقية. لديهم مشكلة أدلة.
يجب أن يتضمن سجل التجاوز الفعلي:
| عامل البيانات | ما أهمية ذلك | العلم الأحمر |
|---|---|---|
| الهوية العقارية | يفصل مشاكل الأوعية عن مشاكل الخراطيش | نفس الوعاء يفشل بشكل متكرر |
| موضع الخرطوشة | العثور على مقاعد ومحولات رديئة | نفس المنفذ نفسه ينتج عنه اختراق |
| منتج الحلقات الدائرية | يتتبع التوافق الكيميائي | انتفاخ NBR، وقطع السيليكون، وتسطيح EPDM |
| نظيف ΔP | يحدد خط الأساس للمقاومة | انخفاض ΔP المفاجئ بعد التغيير |
| معدل الدوران | إيقاف المقارنة الخاطئة | إلقاء اللوم في زيادة التدفق على “المرشحات السيئة” |
| درجة الحرارة | سمك التأثيرات وعادات الختم | إجراء ساخن ينتج عنه تسرب دوري |
| مادة الشظية السفلية | التحقق من الاحتفاظ الحقيقي | معلومات ضغط مرتبة، نفايات سائلة قذرة |
| ملاحظات السائق | واقع إعداد الماسكات الواقع | “تظهر كلمة ”صعب الجلوس" مرتين |
فشل ختم الحلقة O في مرشحات الخرطوشة ليس أمراً مبالغاً فيه. جيد.
ولهذا السبب يحق لها أن تحظى باهتمام أكبر من الأوراق الإعلانية الإعلامية. الحلقة O هي حارس الحدود. إذا توقفت عن العمل، تصبح النتيجة الميكرونية مطالبة في كتيب المبيعات.
تشمل منتجات مانعات التسرب الشائعة EPDM والسيليكون وNBR وفيتون. لكل منها شخصية كيميائية مختلفة. فالماء الدافئ، والمؤكسدات، والزيوت، والمذيبات، والأحماض، وممثلو التنظيف يعاقبونها بطريقة مختلفة. وبالفعل، يقوم السائقون بإعادة استخدام الحلقات O التي يجب التخلص منها.
الحلقة الدائرية المنتفخة على شكل حرف O ليست “محكمة الإغلاق”.”
قد يتم الاعتداء عليه كيميائيًا ولا يمكن التنبؤ بأبعاده وجاهزًا للظهور من الغدة أثناء الضغط.
استخدم هذا عندما يكون النظام مؤذياً وكل شخص يقترح.
| تحقق | حالة النجاح | حالة الفشل | ما يجب القيام به بعد ذلك |
|---|---|---|---|
| الإجهاد التفاضلي النظيف | يطابق المعيار التاريخي في نفس التداول | منخفضة بشكل غير عادي ΔP | فحص بدلة الجلوس والغطاء الطرفي |
| تعكر المصب أو البتات | تخفيض ثابت بعد بدء التشغيل | الابتكار بعد 10- 30 دقيقة | افحص الحلقات الدائرية في ظروف التشغيل |
| نمط تعبئة الخرطوشة | تعبئة غبار متساوية في جميع المواضع | خرطوشة واحدة تبدو مرتبة | افحص هذا المقعد والمحول |
| فحص الحلقات الدائرية | مادة مستديرة، مرنة، غير مصقولة، غير مصقولة، مناسبة | شقة، مقطوعة، مقطوعة، متورمة، ملتوية | استبدال الأختام، والتحقق من التوافق |
| فحص المقعد العقاري | وجه أملس مانع للتسرب | الخدوش والصدأ والأضرار | خدمة إصلاح أو تقاعد جزء من العقارات |
| فشل تكرار الموقف المتكرر | الفشل العشوائي أو عدم التكرار | نفس الفتحة نفسها بالضبط تقصر بشكل متكرر | خريطة عيب السكن على الخريطة |
| اختبار التحدي | يفي بالاحتفاظ المتوقع | تم اكتشاف تحدي المصب | تصعيد إلى مراجعة الأمانة العقارية |
تجاوز خرطوشة الفلتر هو فشل في التصفية حيث يمنع السائل مسار وسائط المرشح المعين وينتقل عبر الفراغات أو الأختام التالفة أو الأغطية الطرفية المفكوكة أو المحولات المنقسمة أو المقاعد العقارية المشوهة، مما يسمح للجسيمات أو الجراثيم أو ملوثات المعالجة بالمرور في اتجاه مجرى النهر على الرغم من حقيقة أن الخراطيش تظهر في وضع الإعداد ويظل الغلاف مضغوطًا. في العلب متعددة الجوانب، يكون من الصعب اكتشافها نظرًا لأن مسار التدفق الضعيف يتم دمجه مع السائل المرشح بشكل مناسب من خراطيش أخرى مختلفة.
يعني اكتشاف تجاوز الخرطوشة في عقار مرشح متعدد الجولات مقارنة إجراءات الضغط، وبيانات الجودة العالية في المصب، وأنماط ملء الخرطوشة، وحالة الختم المادية لإثبات ما إذا كان السائل يمر حول خرطوشة واحدة أو أكثر بدلاً من الوسائط. بدءًا من الفحوصات القياسية ΔP المرتبة، بعد ذلك التحقق من صحة المادة الصغيرة أو التعكر أو SDI أو فحص الشوائب الخاصة بالعملية. في النهاية، افحص كل حلقة على شكل حرف O، ومقعد ورقة الأنبوب، والمحول ونقطة استدعاء التثبيت.
لا يمكن للإجهاد التفاضلي أن يثبت عدم وجود تجاوز لأن مقعد الخرطوشة المتسرب يمكن أن يقلل من مقاومة الدوران بينما لا تزال الخراطيش المستمرة تنتج انخفاضًا كافيًا في الضغط لتبدو طبيعية على مقياس مشترك. استخدم ΔP كإشارة تحذيرية وليس كقرار. يأتي أفضل دليل من الجمع بين أنماط ΔP مع اختبار الشوائب في المصب وفحص كل خرطوشة على حدة بعد الحل.
يحدث فشل ختم الحلقة O في فلاتر الخرطوشة بسبب عدم التوافق الكيميائي، أو ركوب الدراجات الحرارية، أو التقسيط الجاف، أو الضغط الزائد، أو الالتواء أثناء الإدخال، أو إعادة الاستخدام بعد التشوه، أو الجروح المادية من المحولات التالفة وأسطح المبيت الحادة. الأفكار المرئية هي السحق، أو التورم، أو التورم، أو الكسر، أو العلامات الحلزونية، أو الملمس اللزج، أو وضع خرطوشة واحدة تتسرب باستمرار على الرغم من الخراطيش الجديدة تمامًا. قم بتغيير الأختام المشكوك فيها بدلاً من مناقشتها.
عادةً ما تشير إحدى الخراطيش التي تبدو أنظف من الخراطيش الأخرى إلى أنها لم تحصل على تدفق منتظم، أو لم يتم إغلاقها بشكل مناسب، أو أنها كانت في وضع تجاوز حيث تحرك السائل حولها بدلاً من وسائط الخرطوشة. في مبيت الفلتر متعدد الخراطيش، فإن التحميل غير المتكافئ للغبار دليل على ذلك. اسحب الخراطيش جيدًا، وقارنها جنبًا إلى جنب، واستكشف الخارج المرتب قبل إلقاء اللوم على مجموعة الفلتر بأكملها.
لا يعد تجاوز خرطوشة الفلتر لغزًا غامضًا. إنها مشكلة واجهة مستخدم متجاهلة بشكل عام تختبئ خلف تحليلات الضغط المتوسط وعادات الفحص الكسولة.
يجب أن نتوقف عن التعامل مع تغيير الخرطوشة على أنها مهمة استهلاكية والبدء في التعامل معها على أنها مهمة احتواء. مشاكل الوسائط درجة الميكرون مهمة. ومع ذلك يتخذ الختم قرارًا سواء حصل أي منهما على تصويت.
لاختيار خرطوشة OEM، أو فحوصات ملاءمة العقارات، أو مراجعة وظيفية لتكوين الترشيح الحالي لديك، ابدأ بواجهة خرطوشة السكن أولاً- بعد ذلك حدد أفضل ترتيب عقاري PP أو المنفوخ الذائب أو الجامبو أو عالي التدفق أو غير القابل للصدأ للعمل.
