عندما يتعطل غلاف المرشح أثناء التشغيل في ظروف الحرارة العالية، نادرًا ما يكون الغلاف المصنوع من الفولاذ المقاوم للصدأ هو الجزء الذي يتعطل أولاً. غالبًا ما يكون السبب هو مانع تسرب تعرض لـ"تثبيت الضغط"، أو مشبك أو وصلة شفة انفكت أثناء الدورات الحرارية، أو خرطوشة لم تستطع تحمل الضغط التفاضلي عند درجة الحرارة، أو تصنيف قُرأ على أنه رقم واحد في حين أنه في الواقع مزيج من الضغط ودرجة الحرارة. يساعد هذا الدليل مديري المشتريات ومهندسي المصانع وفرق الصيانة على تشخيص المشكلات الأكثر شيوعًا في تشغيل غلاف المرشح في درجات الحرارة العالية: التسربات، وارتفاع انخفاض الضغط، وتلف العناصر، والتآكل والتشقق، والفتح غير الآمن. كما يوضح الدليل ما يجب التأكد منه مع المورد قبل طلب غلاف بديل أو جديد.

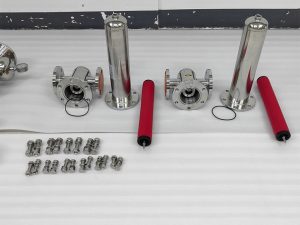

تبدأ معظم حالات الفشل من المكون الأضعف، وليس الأقوى. يتكون غلاف المرشح من أربع طبقات، ولكل منها حد درجة حرارة خاص بها:
يؤثر الحرارة على العناصر الأربعة جميعها في آن واحد. فهو يغير مقدار الضغط الذي يمكن للمجموعة تحمله، وكيفية تصرف اللدائن، وكيفية تأثير اللزوجة على انخفاض الضغط، ومدى إحكام تثبيت الوصلة بعد التبريد.
ولهذا السبب، فإن مجرد وجود ملصق واحد مكتوب عليه “فولاذ مقاوم للصدأ، مقاوم للحرارة العالية” لا يقدم للمشتري سوى القليل من المعلومات. فالتصنيفات المنشورة لنفس درجة جودة المادة تختلف باختلاف التكوين. وتحدد شركة Lvyuan الحد الأقصى بـ 90 درجة مئوية و10 بار لمنتجاتها هيكل مرشح متعدد الخراطيش من نوع SS304/316L, ، ولكن 120 درجة مئوية و10 بار بالنسبة لـ مبيت مرشح مضمن من الفولاذ المقاوم للصدأ. ومن المرجح أن تعكس هذه الفجوة اختيارات التصميم والإغلاق والختم والملحقات، وليس درجة جودة الفولاذ. والقاعدة العملية هي أن المكون ذي التصنيف الأدنى هو الذي يحدد الحد الأقصى للعمل للمجموعة بأكملها.
استخدم هذا الجدول لتحديد المشكلة بدقة قبل استبدال الأجزاء. فهو يسرد الأسباب المحتملة، وليس التشخيصات المؤكدة؛ ويعتمد الحل الصحيح على نوع السائل ومركب مانع التسرب ودورة التشغيل.
| الأعراض | الأسباب المحتملة في الخدمة في درجات الحرارة العالية | تحقق أولاً | الاتجاه التصحيحي |
|---|---|---|---|
| تسرب عند الغطاء أو المشبك بعد التسخين | انكماش الختم، استخدام مادة مطاطية غير مناسبة، تلف سطح الختم، ارتخاء الوصلة بعد التعرض لدورات حرارية | مركب مانع التسرب وعمره، وحالة الأخدود والسطح، ومدى إحكام الإغلاق وفقًا لإجراءات الشركة المصنعة | استبدل السدادة بآخر مناسب لنوع السائل ودرجة الحرارة؛ ثم أعد تثبيت الغطاء في مكانه |
| تسرب يظهر أثناء فترة التهدئة | الانكماش المتفاوت للجسم والحافة والحشية؛ وختم متصلب لم يعد قادراً على العودة إلى شكله الأصلي | ما إذا كان الختم قد اكتسب تشوهًا دائمًا؛ أو حالة البرغي أو المشبك | تغيير مادة مانعة للتسرب أو نوع الحشية؛ مراجعة معدل التسخين والتبريد |
| يرتفع انخفاض الضغط بوتيرة أسرع مما هو عليه في الظروف المحيطة | ارتفاع كمية الجسيمات (مثل الترسبات الكلسية في خطوط البخار)، انسداد الوسائط، خط أساس خاطئ | انخفاض الضغط في العنصر النظيف المقاس في حالة السخونة، عند مصدر التلوث في اتجاه التيار | إضافة ترشيح أولي خشن؛ إعادة تحديد تصنيف الميكرون؛ تعيين خط أساس للحرارة |
| الجسيمات في اتجاه مجرى التيار | عنصر تالف أو منهار، أو مانع التسرب غير مثبت في مكانه، أو وجود مسار جانبي حول الغطاء الطرفي | حالة العنصر، وختم الغطاء الطرفي، ونمط الخرطوشة، وملاءمتها | استبدل العنصر؛ وتأكد من أن واجهة الخرطوشة تتوافق مع الغلاف |
| خرطوشة مشوهة أو منهارة | ضغط تفاضلي يتجاوز الحد الأقصى المسموح به للعنصر عند درجة الحرارة المحددة، وانعكاس الضغط عند إيقاف التشغيل | درجة حرارة العنصر وقيمته الاسمية للضغط التفاضلي؛ إجراءات الإغلاق | اختر عنصرًا صلبًا أو مدعومًا بقلب؛ أضف صمامات فحص أو عناصر تحكم إجرائية |
| ظهور حفر أو بقع أو تشققات بالقرب من اللحامات ونقاط التلامس بين المشابك | الوسائط المحتوية على الكلوريد أو مياه التنظيف، الشقوق الموجودة أسفل الحشيات، الإجهاد المتبقي | محتوى الكلوريد في مياه المعالجة والتنظيف؛ موقع التلف | راجع التركيبات الكيميائية المستخدمة في التنظيف؛ وافكر في استخدام مواد مصممة للاستخدام في البيئات التي تحتوي على الكلوريد |
| تسربات في مقياس الضغط أو فتحة التهوية، وقراءات غير منتظمة | تُصنف الملحقات على أنها تقع أسفل الغلاف، أو على مستوى المكثفات، أو على مستوى الحرارة في خط المقياس | تصنيفات الملحقات وموانع التسرب المناسبة | حدد درجة حرارة الملحقات لتكون مماثلة لدرجة حرارة الهيكل |
غالبًا ما يُعزى التسرب الذي يظهر أو يتفاقم عند ارتفاع درجة حرارة الخط إلى نظام الإحكام. وهناك ثلاث آليات متكررة في هذا الصدد.
تباين المركب ودرجة الحرارة. تختلف المواد المرنة من حيث حدود درجة الحرارة والتوافق مع السوائل، لذا فإن مانع التسرب المصمم لدرجة حرارة معينة قد يفشل مع الوسط غير المناسب. أحد مقارنة بين مواد الحلقات الدائرية يلخص ذلك نقطة الانطلاق المعتادة: مادة EPDM للمياه والبخار، ومادة FKM للحرارة والزيوت والمواد الكيميائية. وهذا يعني أن مادة FKM ليست بالضرورة الخيار “الأفضل” لخط البخار، وأن مادة EPDM غير مناسبة للاستخدام مع الزيت الساخن. يجب أن تحدد أوراق البيانات الخاصة بالمركب المحدد، وليس اسم العائلة، الاختيار.
الانضغاط الدائم والدورات الحرارية. يفقد السدادة التي تتعرض للضغط عند درجة حرارة معينة قدرتها على العودة إلى شكلها الأصلي تدريجيًا. وبعد عدة دورات من التسخين والتبريد، قد تمنع التسرب وهي ساخنة وتتسرب وهي باردة، أو العكس. ولذلك، فإن تكرار هذه الدورات قد يقصر من عمر السدادة أكثر من التشغيل المستمر عند نفس درجة الحرارة القصوى.
تصميم الإغلاق. يحدث ارتخاء كل نوع من أنواع الوصلات بطريقة مختلفة أثناء التشغيل. إن غلاف مرشح SS من طراز CUNO يجمع بين إغلاق بمشبك صحي ومنافذ دخول وخروج ملولبة، لذا فإن إحكام الإغلاق باللولب يضيف مسار تسرب ثانٍ يجب فحصه. إن غلاف مرشح كارتريدج صحي من الفولاذ المقاوم للصدأ يستخدم نظام إغلاق سريع الفتح يعتمد على شريط تثبيت ووصلات مشبكية. تعتمد الوصلات المشبكية على وجود حشية نظيفة ومثبتة بشكل صحيح، لذا فإن الحشيات البالية والشد الذي يتجاهل تعليمات الشركة المصنعة هما السببان الشائعان للمشاكل. أما الفلنجات المثبتة بالبراغي فتعتمد على توزيع متساوٍ للحمل على البراغي وحشية تتحمل درجة الحرارة.
قبل استبدال أي قطعة، قم بتدوين نوع مادة الإحكام، وتاريخ التركيب، وعدد الدورات الحرارية، وما إذا كان التسرب ساخنًا أم باردًا أم كليهما. فهذا عادةً ما يساعد في تحديد السبب بشكل أسرع من تفكيك الجهاز.
إن الغلاف المُصنَّف بضغط أقصى ودرجة حرارة قصوى لا يدعم بالضرورة كلاهما في نفس اللحظة. وفي الاستخدام البخاري، يرتبط هذان العاملان ارتباطًا فيزيائيًّا. إن طاولات البخار من شركة سبيراكس ساركو تُظهر البيانات أن درجة حرارة البخار المشبع عند 0 بار ج تبلغ 100 درجة مئوية، وعند 3 بار ج تبلغ 144 درجة مئوية، وعند 4 بار ج تبلغ 152 درجة مئوية، وعند 7 بار ج تبلغ 170 درجة مئوية.
مثال افتراضي: تم تركيب غلاف يحمل علامة “10 بار، 150 درجة مئوية” على خط بخار مشبع عند ضغط 5 بار ج. تبلغ درجة حرارة البخار المشبع عند هذا الضغط حوالي 159 درجة مئوية، لذا فإن درجة حرارة الخط تتجاوز بالفعل الحد الأقصى المحدد على الرغم من أن الضغط لا يمثل سوى نصف القيمة التصنيفية. في حالة البخار المشبع، لا يمكن الوصول إلى الحدين الأقصى «10 بار» و«150 درجة مئوية» معًا، لذا فإن الأرقام المذكورة تحتاج إلى تصنيف مشترك للضغط ودرجة الحرارة حتى تكون ذات معنى.
في حالة استخدام البخار، اطلب من المورد معرفة الضغط المسموح به عند درجة الحرارة التصميمية، وليس مجرد قيمتين قصويتين منفصلتين. إن غلاف مرشح البخار المصنوع من الفولاذ المقاوم للصدأ من الشركة المصنعة للمعدات الأصلية (OEM) يتم توفيره بوصلات ذات حواف من DN50 إلى DN150، مع درجة حرارة قصوى تبلغ 150 درجة مئوية، وضغط أقصى يبلغ 10 بار، ومنافذ تهوية وتصريف. وينطبق المبدأ نفسه على أي غلاف بخار مشابه: تأكد من مطابقة المواصفات الإجمالية مع ضغط البخار الفعلي في خط الأنابيب الخاص بك.
كما أن جودة البخار مهمة أيضًا. تشير شركة «سبيراكس ساركو» إلى أن المرجل الذي ينتج بخارًا مشبعًا نادرًا ما يوفر بخارًا جافًا، وأن البخار عادةً ما يحمل قطرات مائية. ويمكن أن يتراكم المكثف الذي لم يتم تصريفه داخل الغلاف، مما يؤدي إلى تراكم الترسبات الكلسية على العنصر المُسخّن ويساهم في حدوث الضربة المائية. تأكد من وجود فتحات التصريف والتهوية، ومن وضعها بشكل صحيح وفقًا لاتجاه التركيب، ومن توصيلها بنظام إدارة المكثف.
يؤدي الغاز الساخن إلى تحويل نقطة الضعف نحو الوسائط ومواد الإحكام. إن غلاف مرشح الغاز من الفولاذ المقاوم للصدأ من النوع T يمكن تهيئتها باستخدام مواد مثل PTFE أو PP أو PES أو الفولاذ المقاوم للصدأ، وتختلف قدرة هذه المواد على تحمل الحرارة اختلافًا كبيرًا. ولذلك، في خط الهواء المضغوط الساخن أو خط النيتروجين الساخن، قد يصل العنصر أو مانع التسرب إلى درجة الحرارة القصوى قبل أن يصل الغلاف نفسه إلى تلك الدرجة بفترة طويلة.
كما يتغير اختيار العنصر في نظام البخار. فعنصر معدني صلب، مثل العنصر المعدني الملبد القابل للإزالة الموجود في غلاف مرشح خرطوشة متكلس من الفولاذ المقاوم للصدأ ذو حواف, ، يحافظ على هيكله تحت تأثير الحرارة بطريقة لا تتمتع بها العديد من الوسائط البوليمرية. لكن الصلابة لا تعني عدم وجود حدود. اطلب معرفة حدود درجة الحرارة والضغط التفاضلي للعنصر كرقم منفصل عن تصنيف الغلاف.
تعود مشاكل الضغط التفاضلي في الخدمة الساخنة إلى سببين شائعين: إما أن العنصر يتحمل الحمل بوتيرة أسرع مما هو متوقع، أو أنه يُطلب منه تحمل ضغط تفاضلي أكبر مما يمكنه تحمله عند تلك الدرجة من الحرارة.
ضع معيارًا أوليًا قويًّا. تتغير لزوجة السائل مع تغير درجة الحرارة، لذا فإن انخفاض الضغط المسجل عند العنصر النظيف في درجة حرارة الغرفة لا ينطبق على التشغيل في ظروف الحرارة المرتفعة. قم بتسجيل الضغط التفاضلي عند العنصر النظيف في درجة حرارة التشغيل ومعدل التدفق، ثم حدد نقطة الاستبدال بناءً على هذا الرقم بدلاً من الاعتماد على رقم عام.
احترم الحدود التي تختلف باختلاف درجة الحرارة الخاصة بالعنصر. تنشر الشركات المصنعة للخراطيش حدود الضغط التفاضلي التي تعتمد على الاتجاه ودرجة الحرارة. وعلى سبيل المثال،, توجيهات شركة «بال» التشغيلية الخاصة بخراطيش ترشيح النبيذ يحدد الضغط التفاضلي عبر مجموعة المرشح أثناء عملية التعقيم بالبخار في الموقع بـ 0.3 بار ج، ويحذر من أن التغيرات السريعة في الضغط التفاضلي قد تتسبب في تلف المرشح. تنطبق هذه الإرشادات على تلك الخراطيش المحددة وليس على كل عنصر، لكن الدرس المستفاد يظل ساريًا: يفرض التعقيم بالبخار حدودًا لتغير الضغط أكثر صرامة بكثير من التصنيف الاسمي للغلاف.
تقليل كمية الجسيمات التي تصل إلى الخرطوشة. تؤدي الترسبات الكلسية في الأنابيب ومخلفات التآكل الناتجة عن خطوط التغذية الساخنة إلى انسداد المرشحات الدقيقة بسرعة. وتقوم مرحلة التصفية الخشنة الموجودة في الجزء العلوي من الدائرة بحماية العنصر. أ مصفاة على شكل حرف Y صحية مصنوعة من الفولاذ المقاوم للصدأ مع سلة مثقبة قابلة للإزالة، ذات فتحات تتراوح بين 50 و300 ميكرومتر، يمكنها إزالة الجسيمات الصلبة الأكبر حجمًا قبل وصولها إلى غلاف الخرطوشة في خط السائل، شريطة أن تكون موانع التسرب الخاصة بها ومستوى الضغط المسموح به مناسبين للاستخدام المقصود.
اقرأ تقييمات الخراطيش المتعددة بعناية. عندما لا تكفي خرطوشة واحدة لتلبية احتياجات التدفق، يُستخدم غلاف مثل غلاف متعدد الخراطيش مخصص للاستخدام الصحي توزع الحمل. تذكر صفحتها 10 بار و150 درجة مئوية، لكنها تشير إلى أن الشروط المسموح بها تعتمد على الخرطوشة المختارة ومواد الإحكام، وهذه هي الطريقة الصحيحة لقراءة أي تصنيف للغلاف. كما أن المجموعات الأكبر حجمًا تسخن وتبرد بشكل أقل انتظامًا، لذا تأكد من أن موانع التسرب والأغطية الطرفية تتناسب مع الدورة بأكملها، وليس فقط مع ذروة الحرارة.
تؤدي درجات الحرارة المرتفعة إلى تسريع آليات التآكل التي يمكن تحملها في الظروف المحيطة. ويُعد تكسير التآكل الناتج عن الإجهاد الكلوريدي أهم هذه الآليات بالنسبة للأغلفة المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي. إرشادات «أليما» الفنية بشأن تكسير التآكل الناتج عن الإجهاد تنص على أن التشقق الناتج عن الكلوريد يحدث عادةً عند درجات حرارة تزيد عن 60 درجة مئوية (140 درجة فهرنهايت)، وأن الفولاذ الأوستنيتي من النوعين ASTM 304 و316 يتمتع بمقاومة محدودة له، حتى في حالة انخفاض نسبة الكلوريد ودرجات الحرارة المنخفضة.
وينتج عن ذلك تأثيران عمليان.
تقلل عمليات التلميع والتخميل والتلميع الكهربائي من المواقع التي تبدأ فيها الترسبات والتآكل الشقّي، لكنها لا تجعل الغلاف محصنًا تمامًا. اطلب وثائق تتعلق باللحام وتشطيب الأسطح عندما يكون التعرض للكلوريد الساخن ممكنًا.
تؤدي الدورات الحرارية إلى حدوث أعطال بشكل مستقل عن درجة الحرارة القصوى، لأن كل دورة تؤدي إلى تحريك الموانع والمشابك والفلنجات وأجهزة القياس.
لا يوجد نمط واحد من الغلاف يناسب جميع الاستخدامات في الظروف الحرارية العالية. يوضح الجدول الحد الأقصى للضغط ودرجة الحرارة الذي تنشره شركة Lvyuan في صفحة كل منتج، مع الإشارة إلى النقطة الرئيسية التي يجب الانتباه إليها عند الاستخدام في الظروف الحرارية العالية. هذه القيم هي الحدود القصوى المعلنة من قبل الشركة المصنعة وليست نتائج اختبارات مستقلة، ويجب التحقق من صحتها وفقًا لمجموعة الضغط ودرجة الحرارة الخاصة بك.
| شكل السكن | الحد الأقصى المعلن (صفحة المنتج لدى المورد) | الخدمة النموذجية في ظروف الحرارة العالية | نقطة المراقبة الرئيسية |
|---|---|---|---|
| غلاف بخار متعدد الخراطيش مزود بحواف | 10 بار / 150 درجة مئوية | حماية خطوط بخار العمليات | درجة حرارة التشبع بالبخار مقابل الضغط المحدد؛ تصريف المكثفات |
| علبة غاز من النوع T ذات خرطوشة واحدة | 10 بار / 150 درجة مئوية | الهواء المضغوط، النيتروجين، غازات العمليات | مركب مانع للتسرب وحدود الوسط؛ ويحدث تكاثف إذا برد الغاز |
| غلاف متعدد الخراطيش مخصص للاستخدام الصحي | 10 بار / 150 درجة مئوية | الترشيح الصحي للسوائل | قد تكون القيم القصوى للخرطوشة والحشية أقل من القيمة المحددة للغلاف |
| غلاف خرطوشة واحدة من طراز CUNO | 10 بار / 120 درجة مئوية | ترشيح السوائل الصناعية | سلامة غطاء الإغلاق وسلامة المنافذ الملولبة |
| غلاف مدمج من الفولاذ المقاوم للصدأ | 10 بار / 120 درجة مئوية | ترشيح الخراطيش السائلة | مادة الختم (خيارات السيليكون أو EPDM أو FKM) مقابل السائل |
| مصفاة صحية على شكل حرف Y | 10 بار / 120 درجة مئوية | الترشيح الأولي الخشن | الحشية ومانع التسرب الخاص بالغطاء؛ نظافة السلة |
| غلاف مصفاة مزدوج مخصص للاستخدام الصحي | 6 بار / 100 درجة مئوية | الترشيح الخشن المستمر | أختام الصمامات وإجراءات التبديل |
| غلاف متعدد الخراطيش من الفولاذ المقاوم للصدأ SS304/316L | 10 بار / 90 درجة مئوية | ترشيح السوائل عالي السعة | أدنى حد لدرجة الحرارة في النطاق؛ كتلة حرارية أكبر |
| عربة الترشيح المتنقلة | 6 بار / 80 درجة مئوية | ترشيح السوائل المحمول أو المرحلي | حدود مانع التسرب الخاص بالمضخة، والأجهزة، والخراطيم أو الأنابيب |
لا تذكر صفحات منتجات الخراطيش الصحية أحادية الخرطوشة وعلب الخراطيش الملبدة ذات الحواف التي تمت مناقشتها أعلاه أي حد أقصى للضغط أو درجة الحرارة، لذا يرجى طلب هذه القيم من المورد.
التصنيف الأعلى لا يعني بالضرورة أنه الخيار الأفضل. فقد يحتاج الغلاف الذي يتحمل درجة حرارة قصوى أعلى إلى مانع تسرب مختلف، أو فئة شفة مختلفة، أو عنصر مختلف، ولن يفيد أي من ذلك إذا كانت المشكلة الحقيقية تكمن في تكرار الدورات، أو وجود مصدر للكلوريد، أو حد الضغط التفاضلي للخرطوشة. والنهج الأفضل هو تحديد ظروف التشغيل الفعلية أولاً، بما في ذلك درجة الحرارة العادية وأسوأ الحالات، ثم اختيار التكوين الأقل مخاطرًا الذي يغطي هذه الظروف بوضوح.
إن تقديم طلب عرض أسعار دقيق يقلل من احتمال الحصول على وحدة سكنية تبدو صحيحة على الورق ولكنها غير صالحة للاستخدام الفعلي. يجب تضمين ما يلي:
إن تقديم هذه التفاصيل مجتمعة يتيح للشركة المصنعة التأكد من أن الغلاف والموانع التسرب والمكونات تتناسب مع الدورة الكاملة قبل بدء الإنتاج.
يُعد نظام الإحكام هو المشتبه به الأكثر شيوعًا. فقد تتسبب الحرارة في حدوث انضغاط دائم أو تصلب أو انتفاخ، كما أن الدورات الحرارية تؤدي إلى ارتخاء الوصلات المثبتة بالمشابك والفلنجات. لذا، يجب فحص مادة الإحكام وعمرها وأسطح الإحكام ومدى إحكام الإغلاق وفقًا لتعليمات الشركة المصنعة قبل استبدال الغلاف.
لا. ترتفع درجة حرارة البخار مع ارتفاع الضغط: تبلغ درجة حرارة البخار المشبع حوالي 152 درجة مئوية عند 4 بار ج، و170 درجة مئوية عند 7 بار ج. اطلب من المورد معرفة الضغط المسموح به عند درجة الحرارة المحددة في التصميم، وتحقق من السدادات والعناصر والملحقات كل على حدة.
يتميز الفولاذ SS316L بمقاومة أفضل للتآكل النقطي والتآكل في الشقوق، لكنه لا يزيل خطر حدوث تآكل الإجهاد الناتج عن الكلوريدات، والذي يحدث عادةً عند درجات حرارة تزيد عن 60 درجة مئوية. لذا، يجب التحكم في مستويات الكلوريدات ومستويات الإجهاد، والنظر في استخدام مواد أخرى إذا تعذر تجنب التعرض لهذه العوامل.
يعتمد ذلك على نوع السائل ودرجة الحرارة. يُستخدم مركب EPDM عادةً مع الماء والبخار، بينما يُستخدم مركب FKM مع الحرارة والزيوت والمواد الكيميائية. تأكد من درجة الحرارة القصوى المسموح بها للمركب المعين وتوافقه مع سوائل المعالجة والتنظيف.
من الأسباب الشائعة ارتفاع كمية الجسيمات الناتجة عن الترسبات الكلسية ومنتجات التآكل، بالإضافة إلى قياس القيمة المرجعية في درجة حرارة الغرفة. تتغير اللزوجة مع تغير درجة الحرارة. قم بتسجيل قيمة مرجعية نظيفة في حالة السخونة، وفكر في تركيب مصفاة خشنة في الجزء العلوي من خط الأنابيب.
اعزل الغلاف، وقم بتخفيف الضغط عبر فتحة التهوية، واتركه يبرد، وتأكد من انعدام الضغط قبل فك الغطاء. قد يبقى سائل ساخن أو بخار محبوس بعد إغلاق الصمامات. اتبع إجراءات إغلاق الموقع ودليل الشركة المصنعة.
