قد يجتاز غلاف المرشح المصنوع من الفولاذ المقاوم للصدأ فحص المصنع، ومع ذلك يتسبب في مشاكل خلال الأسبوع الأول من تركيبه في الموقع. ومن الأسباب الشائعة لذلك: حلقة O غير مثبتة بشكل صحيح، أو وجود جيب هوائي محبوس، أو حشية مشبك خرجت عن محاذاة، أو سلة لم يتم التحقق من مطابقتها للشبكة التي تتطلبها العملية فعليًّا. التشغيل التجريبي هو سلسلة من الفحوصات التي تؤكد أن الغلاف مطابق للطلب، وأنه مُركب دون إجهاد، وأنه نظيف ومناسب لمهمته، وأنه محكم الإغلاق ومزود بفتحات تهوية، وأنه يعمل ضمن حدوده المسموح بها قبل أن يبدأ في حماية المضخة أو خط الإنتاج أو دفعة العميل. تم إعداد قائمة المراجعة هذه للمهندسين ومديري الصيانة والتشغيل وفرق المشتريات الذين يحددون مواصفات أغطية المرشحات ومرشحات الشوائب ومنصات الترشيح ويوافقون عليها. وتتبع القائمة ترتيب العمل في الموقع وتوضح الاختلافات في عمليات الفحص بين مرشحات الشوائب وأغطية الخراطيش والوحدات المتنقلة.
إن تشغيل غلاف مرشح من الفولاذ المقاوم للصدأ يعني التحقق، بالترتيب، من أن الوحدة المُسلَّمة تتطابق مع مواصفات الشراء، وأنها مُركَّبة مع توفير الدعم والوصول المناسبين. كما يعني أيضًا أن الوحدة قد تم تنظيفها وشطفها، وأنها تحتوي على عناصر وأختام مثبتة بشكل صحيح، وأن عمليات التعبئة والتهوية تتم دون احتباس هواء، وأنها تحافظ على الضغط دون حدوث تسربات. وتتمثل الخطوة الأخيرة في تسجيل قراءة أساسية لحالة النظافة فيما يتعلق بانخفاض الضغط والتدفق.
وهو يختلف عن نشاطين آخرين مرتبطين به. فاختبار القبول في المصنع يُجرى لدى المورد ويهدف إلى فحص الوحدة كما تم تصنيعها. أما التشغيل الروتيني فيتم في كل مرة يتم فيها إعادة تشغيل الخط، ولا يكرر سوى جزء من هذه القائمة. أما التشغيل النهائي فهو نشاط يُجرى مرة واحدة في الموقع ويهدف إلى اختبار التثبيت بأكمله، بما في ذلك الأنابيب والأجهزة وإجراءات التشغيل المتعلقة بالهيكل الخارجي.
يعتمد مدى انطباق بنود هذه القائمة على طبيعة المهمة. فالمصفاة الواقية الخشنة المثبتة على خط مياه الاستخدام العام لا تحتاج إلى نفس الوثائق المطلوبة للغلاف الصحي المثبت على خط مياه المشروبات أو المياه النقية. وتوضح الخطوات التالية الحالات التي يكون فيها تطبيق معايير أكثر صرامة مبرراً.
قم بذلك قبل رفع أي شيء إلى مكانه. فالأخطاء التي تُكتشف في هذه المرحلة تكلف مكالمة هاتفية، أما الأخطاء التي تُكتشف بعد لحام الأنابيب فتكلف إيقاف التشغيل.
تتسبب أخطاء التركيب الميكانيكي في مشاكل تشغيل أكثر من الأجهزة المعيبة، لأنها سهلة الوقوع ويصعب اكتشافها بمجرد بدء تشغيل الوحدة.
الدعم والتوجيه. يجب أن تقف علب الخراطيش الرأسية على أرجلها أو دعاماتها دون أن تتحمل أي حمل من الأنابيب. ويُشار إلى اتجاه التدفق على جسم المرشحات، ويجب أن يتم تركيب فرع السلة وفقًا لتعليمات الشركة المصنعة حتى تتجمع الشوائب في السلة ويمكن تصريفها. اتبع مخطط التركيب بدلاً من الاعتماد على العادات المحلية.
إجهاد الأنابيب. لا تستخدم المشابك أو مسامير الحواف لتوجيه الأنابيب غير المتوازنة إلى موضعها الصحيح. فالضغط الذي يتعرض له الوصلة يظهر لاحقًا في شكل تسرب من الحشيات أو تشوه في أسطح الإحكام.
الوصول لأغراض الصيانة. تأكد من إمكانية فتح الغطاء، وإخراج السلة، وسحب الخراطيش. من السهل إغفال ذلك عند استخدام العناصر الطويلة. أ غلاف متعدد الخراطيش مخصص للاستخدام الصحي يمكن ضبطه ليتناسب مع أطوال الخراطيش التي تتراوح من 10 بوصات إلى 40 بوصة وفقًا لمواصفات المنتج، كما أن العنصر الذي يبلغ طوله 40 بوصة يحتاج إلى مساحة رأس أكبر مما يوحي به الغلاف نفسه.
فتحات التهوية والتصريف والأجهزة. ضع فتحة التهوية في أعلى نقطة، ومخرج التصريف في أدنى نقطة. قم بتركيب مقاييس الضغط قبل وبعد المخرج، أو تأكد من أن المقياس المرفق مركب على الجانب الصحيح، بحيث يمكن قراءة انخفاض الضغط مباشرةً. قم بتوجيه تصريف المياه إلى مكان آمن، خاصةً في حالة الاستخدامات التي تنطوي على الحرارة أو المواد الكيميائية أو الغازات أو البخار، وتأكد من ذلك مع مهندس العمليات الخاص بك.
في الأماكن التي تتناسب مع المصافي البسيطة. لحماية المضخة أو العداد من الحطام الموجود في خط الأنابيب، يجب استخدام مصفاة صحية على شكل حرف Y مزودة بسلة مثقبة قابلة للإزالة يتوافق مع معايير النظافة. أ مصفاة سلة صناعية من الفولاذ المقاوم للصدأ مزودة بغطاء بمزلاج متأرجح ومنافذ ذات حواف تناسب خطوط الأنابيب العامة. وتختلف فحوصات التشغيل الخاصة بها بشكل أساسي في طريقة الإغلاق ونوع التوصيل.
نادرًا ما تكون المعدات الجديدة المصنوعة من الفولاذ المقاوم للصدأ جاهزة لاستقبال المنتج فور وصولها. فعمليات التصنيع تترك آثارًا من الزيوت، كما أن عمليات اللحام أو الصقل في موقع العمل أو التلامس مع أدوات مصنوعة من الفولاذ الكربوني قد تترك بقايا حديد حرة على السطح.
ASTM A967 يتناول هذا الدليل معالجات التخميل الكيميائي لأجزاء الفولاذ المقاوم للصدأ. ويشمل احتياطات التنظيف وإزالة الترسبات الكلسية، والشطف لوقف التفاعل الكيميائي للتخميل، واختبار الحديد الحر مع معايير القبول. ومن الناحية العملية، ينبغي على المشترين طرح ثلاثة أسئلة:
هناك توضيحان يساعدان على تجنب الأخطاء في المواصفات:
قم بالشطف قبل إدخال المكونات. ستؤدي رذاذ اللحام، وترسبات الأنابيب، وشظايا الحشيات، وحطام البناء إلى انسداد الخراطيش الجديدة في غضون ساعات. قم بشطف الخط الجديد عبر بكرة التجاوز أو بعد إزالة الخراطيش، ثم اتبع إجراءات التنظيف أو التعقيم المعمول بها في موقعك. أما بالنسبة للمصفاة السلة، فإن الشطف مع بقاء السلة في مكانها أمر مقبول ومتوقع. افحص المنخل السلة ونظفه بعد ذلك، لأنه سيكون قد جمع الدفعة الأولى من الحطام.
تحدث معظم التسريبات ومشاكل التجاوز المبكرة في هذه الخطوة.
ضع الأختام في مكانها قبل الإغلاق. تعليمات الشركة المصنعة الخاصة بـ غلاف 3M بتصميم صحي عالي التدفق اطلب من المُركِّب التأكد من وضع الحلقة الدائرية (O-ring) بشكل صحيح في الأخدود الموجود على الغلاف قبل إغلاق الغطاء. دليل استخدام غلاف الخرطوشة أحادي ومتعدد الدورات من شركة Entegris يحذر من أن عدم محاذاة الحلقة الدائرية (O-ring) سيؤدي إلى حدوث تسرب. وتغطي تلك الوثائق منتجات محددة، لكن المبدأ ينطبق على أي غلاف مزود بحلقة دائرية أو حشية مانعة للتسرب: افحص الغلاف، وقم بترطيبه أو تشحيمه فقط وفقًا لما تسمح به الشركة المصنعة، ثم ضعه في مكانه، وأخيرًا أغلقه.

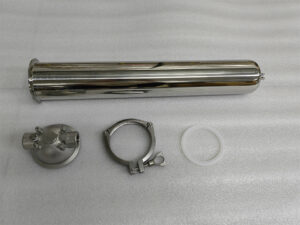

تأكد من ملاءمة الخرطوشة. يجب أن يتطابق شكل الغطاء الطرفي للخرطوشة مع فتحة الإيداع في الغلاف. طلقة واحدة غلاف خرطوشة صحية مزود بإغلاق بشريط تثبيت، ومقياس ضغط، وفتحة تهوية هذه هي الحالة الأبسط: عنصر واحد، وختم واحد، وإغلاق واحد. أما في العلب متعددة الدورات، فيجب فحص كل موضع، وليس عينة فقط.
أغلقها بشكل متساوٍ. قم بربط مسامير التثبيت أو مسامير الحافة بنمط متقاطع. بالنسبة لوصلات «تري-كلامب»، قم بتوسيط الحشية داخل الحلقات المعدنية قبل تركيب المشبك. فإفراط في ربط الحشية غير المتوازنة يؤدي عادةً إلى تشويهها بدلاً من تحقيق الإحكام.
ضع السلة في مكانها. في المصافي والوحدات المزدوجة، يجب أن تستقر حافة السلة تمامًا في موضعها. فالسلة التي تكون مرتفعة أو مائلة تسمح للسائل غير المُصفى بالمرور من حولها، وستظهر المصفاة في حالة جيدة على مقياس الضغط.
قم بمطابقة العنصر مع الدفق. A غلاف ذو حواف مزود بخرطوشة معدنية متكلسة يُستخدم هذا الجهاز لترشيح الغازات والبخار والجسيمات السائلة. بالنسبة للغازات أو البخار، يجب إجراء فحوصات إضافية تتعلق بتصريف المكثفات، والتنفيس الآمن، ومستوى درجة الحرارة المسموح به لحشية الشفة، والتأكد من موافقة المهندس المسؤول على ذلك قبل عملية الضغط الأولى.
احترم المكون الأضعف. لا يمثل التصنيف الوارد في كتالوج الغلاف الحد الأقصى المسموح به للنظام. فلكل من الخرطوشة، ومركب الحشية، والمشبك، والمقياس، والصمامات حدودها الخاصة. وتشير صفحة منتجات «Lvyuan» متعددة الخراطيش إلى أن الشروط المسموح بها تعتمد على الخرطوشة المختارة ومواد الإحكام. تشير صفحة العربة المتنقلة إلى أن حدودها تخضع للخرطوشة، ومانع التسرب، وظروف التشغيل. استخدم أدنى تصنيف في المجموعة كحد أقصى للاختبار والتشغيل. إذا كان اختبار الضغط أو التسرب الرسمي مطلوبًا، فاتفق على الوسط والضغط مع الشركة المصنعة وإجراءات موقعك بدلاً من الارتجال.
وحدات دوبلكس. A غلاف مرشح مزدوج مزود بحجرتين سلة وصمامات عزل يدوية أضف فحوصات التبديل. قم بتشغيل كل غرفة على حدة، ثم قم بتجربة عملية التبديل. قم بملء الغرفة الاحتياطية وتفريغها قبل التبديل، وحرك الصمامات بالتسلسل المقصود، وتأكد من عدم ترك العملية أبدًا بدون مسار تدفق. ضع علامات على مواقع الصمامات في الوحدة.
عربات مزودة بمضخات. A عربة تنقية متنقلة مصنوعة من الفولاذ المقاوم للصدأ ويشمل ذلك العلب، ومضخة الدوران، والأنابيب، والصمامات، والأجهزة. ولذلك، فإن عملية التشغيل التجريبي تشمل أيضًا اتجاه دوران المضخة وتجنب التشغيل الجاف. كما تشمل توصيل الخراطيم أو الأنابيب بالعملية، والتأكد من أن تدفق المضخة عند انخفاض الضغط الفعلي يتناسب مع مراحل الخراطيش المركبة.
هذه الخطوة هي التي غالبًا ما يتم تخطيها، وهي التي تجعل من الممكن إجراء عمليات استكشاف الأعطال وإصلاحها لاحقًا. بمجرد أن يستقر التدفق عند المعدل المحدد في التصميم، قم بتسجيل ما يلي:
يُعد الفرق في الضغط عند وجود عنصر مرشح نظيف نقطة مرجعية لتقييم التلوث. استفسر من مورد الخرطوشة أو السلة عن الفرق في الضغط الذي يوصون به لإجراء الاستبدال، لأن ذلك يعتمد على مادة الترشيح والسائل والغلاف. لا تستخدم قيمة مأخوذة من نوع مرشح مختلف. كما تساعد قراءات مقياس الضغط التفاضلي في الكشف عن التسرب الجانبي. فقد يشير الضغط التفاضلي الذي يقل بكثير عن القيمة المتوقعة في حالة النظافة إلى وجود عنصر مفقود أو غير مثبت في مكانه الصحيح أو من النوع الخاطئ، وليس إلى أن المرشح “جيد”.
الاعتقاد السائد هو أنه إذا لم يتسرب أي شيء، فإن المهمة قد اكتملت. وهذا صحيح جزئيًا فقط. ففحص التسرب الخارجي يؤكد إحكام الإغلاق عند الضغط ودرجة الحرارة اللذين تم اختبارهما. لكنه لا يؤكد أن السائل يمر عبر العنصر نفسه وليس من حوله. كما أنه لا يؤكد خلو السطح من التلوث، أو أن الأختام والخرطوشة المركبة مناسبة للاستخدام المقصود.
لنأخذ مثالاً توضيحيًّا، وليس قصة حقيقية لعميل. تقوم إحدى المنشآت بتركيب غلاف لخط مياه العمليات وتركيب خراطيش بنوع غير صحيح من الأغطية الطرفية. لا يوجد تسرب خارجي، لكن قراءة الضغط التفاضلي أقل من المتوقع، كما أن عدد الجسيمات في اتجاه مجرى التدفق منخفض. تم اجتياز جميع الفحوصات المرئية، ومع ذلك فشل النظام في تحقيق الغرض منه. لو تم إجراء قراءة أساسية وفحص لنمط العناصر عند التركيب، لكان من الممكن اكتشاف هذا الخطأ منذ اليوم الأول.
المقابل هو الوقت. فالوثائق الكاملة، وعمليات الشطف، وتسجيل القيم الأساسية تضيف ساعات إلى عملية بدء التشغيل. وبالنسبة للمصفاة الواقية منخفضة المخاطر التي يتم فحصها بانتظام، فإن نسخة مختصرة من هذه القائمة تكون مناسبة. أما بالنسبة للتركيبات الصحية، أو تلك التي تتلامس مع المنتج، أو التي يصعب الوصول إليها، فإن تكلفة الفحوصات الإضافية أقل بكثير من تكلفة دفعة ملوثة أو توقف غير مخطط له.
يلخص الجدول المجالات التي يتحول إليها التركيز. التقييمات المعروضة هي نطاقات مدرجة في الكتالوجات المنشورة على صفحات منتجات Lvyuan، وتصف الخيارات القابلة للتخصيص، وليست قيمًا مضمونة لأي طلب معين. يرجى التأكد من الأرقام الفعلية لوحدتك من خلال اللوحة التعريفية وورقة البيانات الخاصة بها.
| نوع السكن | أولويات التشغيل | نمط الفشل النموذجي | القيم المنشورة في الكتالوج للتحقق من مطابقتها لطلبك |
|---|---|---|---|
| مصفاة صحية على شكل حرف Y | مقاعد السلة، مانع التسرب، مادة الحشوة، اتجاه التدفق | تسرب الحطام من السلة غير المثبتة؛ تسرب من الغطاء | 50–300 ميكرومتر؛ حتى 145 رطل لكل بوصة مربعة (10 بار)؛ حتى 248 درجة فهرنهايت (120 درجة مئوية) |
| مصفاة سلة من نوع Simplex | تسلسل إغلاق المزلاج المتأرجح، حشية الحافة، وصلة التصريف، مقعد السلة | التثبيت غير المتساوي يسبب التسربات؛ تلف السلة الذي لم يتم اكتشافه | 50–3,000 ميكرومتر؛ حتى 150 رطل لكل بوصة مربعة (10 بار)؛ حتى 356 درجة فهرنهايت (180 درجة مئوية)، حسب نوع الموانع التسرب وظروف التشغيل |
| غلاف سلة مزدوج | تسلسل التبديل، ووضع العلامات على الصمامات، وتهوية غرفة الاحتياط | صدمة الضغط أو انقطاع التدفق عند التبديل | 100–1,000 ميكرومتر؛ حتى 87 رطل لكل بوصة مربعة (6 بار)؛ حتى 212 درجة فهرنهايت (100 درجة مئوية) |
| غلاف خرطوشة صحية مفردة | تثبيت بحلقة دائرية، تصميم خرطوشة، مزود بفتحة تهوية، إغلاق بشريط تثبيت | هواء محبوس داخل الغلاف؛ تسرب عند الإغلاق | يعتمد التصنيف على الخرطوشة المركبة؛ يرجى التأكد من المورد |
| غلاف متعدد الخراطيش | تم تثبيت جميع خراطيش في مواقعها، وترك مساحة فائضة، وفتحة تهوية عند النقطة الأعلى | خرطوشة واحدة في مكان غير صحيح تؤدي إلى حدوث تجاوز | 3–12 وضعًا؛ مذكورة 10 بار و150 درجة مئوية، لكنها مقيدة بالخرطوشة وموانع التسرب |
| غلاف خرطوشة متكلس ذو حواف | حشية الشفة والمسامير، والتصريف، والتهوية الآمنة للغاز أو البخار | تعطل الحشية؛ انتقال المكثفات | التأكد من فئة الضغط ودرجة الحرارة ومواصفات العنصر مع المورد |
| عربة الترشيح المتنقلة | دوران المضخة، الحماية من التشغيل الجاف، ترتيب المراحل، توصيلات الخراطيم | تلف المضخة؛ تحميل زائد على الخرطوشة بسبب عدم توافق معدل التدفق | 0.2–100 ميكرومتر؛ 5–50 جالون في الدقيقة؛ حتى 87 رطل لكل بوصة مربعة (6 بار)؛ حتى 176 درجة فهرنهايت (80 درجة مئوية) |
اطلب هذه الملفات، أو أنشئها في الموقع، حتى تبقى الملفات محفوظة حتى بعد تغيير الموظفين:
تتم عملية التشغيل بشكل أسرع عندما تصل العلب مجهزة مسبقًا لتلبية متطلبات المهمة. قم بتضمين ما يلي في طلب عرض الأسعار الخاص بك:
إن إرسال هذه المعلومات مع الاستفسار الأول يتيح للمورد التأكد من أن كل خيار مطلوب قابل للتنفيذ. كما يتيح لك ذلك إعداد قائمة مراجعة التشغيل بناءً على الطلب الفعلي.
قم بمقارنة الوحدة المُسلَّمة بورقة البيانات المعتمدة قبل التركيب: القيم المُدرجة على اللوحة التعريفية، ودرجة جودة المواد، ونوع وحجم الوصلات، وشكل العناصر، ومواد الإحكام. إن تصحيح أي اختلافات يتم اكتشافها في هذه المرحلة لا يتطلب تكلفة كبيرة. أما الاختلافات التي يتم اكتشافها بعد تركيب الأنابيب أو بدء التشغيل، فقد تتطلب إيقاف التشغيل.
غالبًا ما تقوم الشركة المصنعة بهذه العملية، لذا اطلب سجلها. تحدد المواصفة ASTM A967 إجراءات التخميل الكيميائي والشطف واختبار الحديد الحر. وقد تستدعي عمليات اللحام في الموقع أو الصقل أو تلوث الفولاذ الكربوني إعادة المعالجة. ولا يحل التخميل محل مواصفات التلميع أو التشطيب الصحي.
أغلق فتحة التصريف، وافتح فتحة التهوية الموجودة في أعلى نقطة في العلبة، ثم قم بالملء ببطء حتى يبدأ السائل في الخروج دون هواء. أغلق فتحة التهوية، ثم قم بزيادة معدل التدفق تدريجيًا. أعد فحص فتحة التهوية بعد بضع دقائق وأثناء المراحل الأولى من التشغيل، لأن الهواء المحبوس قد يتحرر لاحقًا.
اتبع الإجراءات التي حددتها الشركة المصنعة. يجب ألا يتجاوز ضغط الاختبار الحد الأدنى المحدد لأي من المكونات، والذي قد يكون الخرطوشة أو الحشية أو مقياس الضغط أو المشبك، وليس غلاف الهيكل. في العديد من عمليات التركيب، يتم شطف الأنابيب واختبارها قبل تركيب العناصر، ثم يتم التحقق من سلامة السدادات في ظروف التشغيل.
قم بتسجيل الضغط في اتجاه التدفق والعكسي، والضغط التفاضلي، ومعدل التدفق، ودرجة حرارة السائل، ونوع العنصر وتاريخ التركيب، ومواضع الصمامات، وحالة معايرة أجهزة القياس. ويُعد الضغط التفاضلي النظيف المعيار المرجعي لتقييم التلوث، وقد تشير القيمة المنخفضة بشكل غير معتاد إلى وجود مسار جانبي.
تركز المصافي على تثبيت السلة، واتجاه التدفق، وتثبيت الغطاء بمسامير، والتصريف. أما الوحدات المزدوجة فتضيف عملية التدريب على التبديل ووضع العلامات على الصمامات. وتركز أغطية الخراطيش على تثبيت الحلقة الدائرية، ونمط الغطاء الطرفي، والتهوية، وفي الوحدات متعددة الدورات، على فحص موضع كل خرطوشة.
